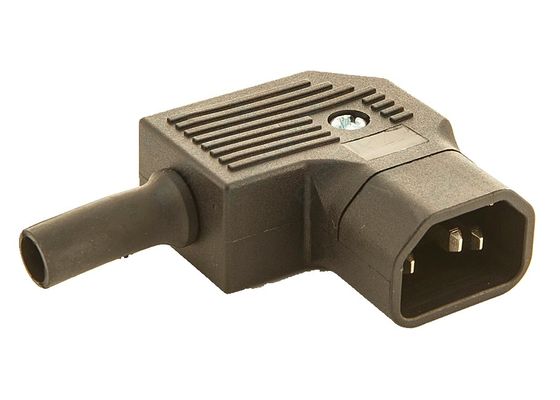

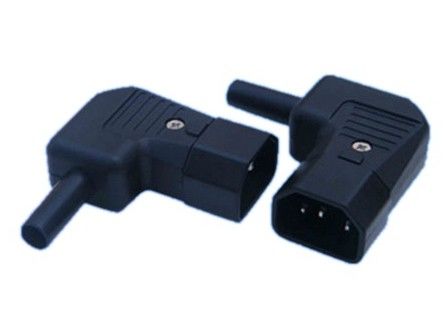

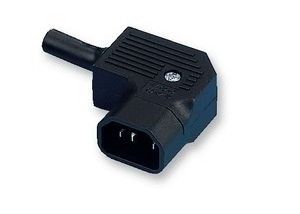

IEC 60320 Кабельная установка AC электрический розетка JA-2233-2 10A 250VAC 3PIN винтовой входный разъем перепроводный мужской разъем питания
Размер ((мм)
Описание
- Коннекторы для кабелей (перепроводные):
- 1 Функция
- Вход в прибор, температура кнопки 70 °C, класс защиты I
- Кабель.
Основные особенности
Номинальная мощность: 10A 250V AC
Изоляционное сопротивление: 100MΩ 500V DC/1 минута
Диэлектрическая мощность: 2000 Вт переменного тока на 1 минуту
Материал корпуса: термопластик 94V-2~V-0
Список розетки IEC 60320
R-304P Электрическая розетка |
R-304P ((41) Включатель питания |
R-304P(38) Включатель постоянного тока |
R-331 ((B00) Включатель переменного тока |
R-332 ((B00) Электрический розетка |
JA-2231-2 IEC E вплотную |
JA-2233-2 Электрические розетки и розетки |
JA-2231-A Сцепная розетка |
Входы и выходы
IEC 60320 Выход ввода
Использование компонентов IEC 60320 в проектировании электрических продуктов может быть полезным при экспорте на мировые рынки.соединители розетки, и выходных мест.
Есть ряд преимуществ, которые могут быть получены для разработчика оборудования при соблюдении стандартов IEC 60320.Это упрощает задачу указания разъема для использования на набор кабеля вместе с конкретной страны розеткиIEC 60320 также предоставляет стандартную основу для разработки и тестирования продукции.Они обеспечивают однородное соединение для аналогичных напряженийЕще одним преимуществом является то, что стандарты IEC 60320 приняты во всем мире.
Ввод питания по стандарту IEC 60320 является наиболее часто используемым средством подключения отсоединяемого набора кабеля к электрическому или электронному оборудованию.производитель может установить набор кабелей (eЭто позволяет производителю оборудования изготовить одно устройство для продажи во всем мире.
Справочная таблица IEC-60320 (IEC320)
IEC-60320 Пробки и разъемы | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Рейтинг | Тип | |||||||||
Конфигурация Женщина/мужчина |
Международное | Северная Америка | Провода | Поляки | Шнур | Включатель | Впуск | Коннектор | Выпуск | Адаптер |
C1/C2 |
250 вольт 2.5 ампер |
125 вольт 10 ампер |
2 провода | 2 Поляки | – | – | – | – | – | – |
C3/C4
|
250 вольт 2.5 ампер |
125 вольт 10 ампер |
2 провода | 2 Поляки | – | – | – | – | – | – |
C5/C6 |
250 вольт 2.5 ампер |
125 вольт 10 ампер |
3 провода | 2 Поляки | C14 - C5 5-15 - C5 |
– | C6 | – | – | C6 |
C7/C8 |
250 вольт 2.5 ампер |
125 вольт 10 ампер |
2 провода | 2 Поляки | C14 - C7 1-15 - C7 |
– | C8 | C7 | – | C8 |
C9/C10 |
250 вольт 6 ампер |
– – |
2 провода | 2 Поляки | – | С10 | – | – | – | – |
C11/C12 |
250 вольт 10 ампер |
125/250 вольт 15 ампер |
2 провода | 2 Поляки | – | – | – | – | – | – |
C13/C14 |
250 вольт 10 ампер |
125/250 вольт 15 ампер |
3 провода | 2 Поляки | C14 - C13 C14 - C15 C14 - C19/21 5-15 - C13 |
С14 | С14 | C13 | C13 | С14 |
C15/C16 |
250 вольт 10 ампер |
125/250 вольт 15 ампер |
3 провода | 2 Поляки | 5-15 - C15 C14 - C15 C20 - C15 |
– | С16 | С15 | – | По обычаю |
C15A/C16A |
250 вольт 10 ампер |
125/250 вольт 15 ампер |
3 провода | 2 Поляки | C15A C16A |
– | C16A | C15A | – | По обычаю |
C17/C18 |
250 вольт 10 ампер |
125/250 вольт 15 ампер |
2 провода | 2 Поляки | 1-15 - С17 | – | – | С17 | – | – |
C19/C20 |
250 вольт 16 ампер |
125/250 вольт 20 ампер |
3 провода | 2 Поляки | C20 - C13 C20 - C19 C20 - C21 5-15 - C19 |
С20 | С20 | С19 | С19 | С20 |
C21/C22 |
250 вольт 16 ампер |
125/250 вольт 20 ампер |
3 провода | 2 Поляки | C14 - C21 C20 - C21 |
– | C22 | C21 | – | По обычаю |
С23/С24 |
250 вольт 16 ампер |
125/250 вольт 20 ампер |
2 провода | 2 Поляки | – | – | – | – | – | – |
Примечание
Международная электротехническая комиссия (IEC) опубликовала IEC 60320 для спецификации соединителей для бытовых приборов и аналогичных общих целей.Они стали де-факто стандартом для электрического интерфейса между устройством и проводом на большинстве съемных проводов питанияЭлектрические распределительные ленты также используют этот электрический интерфейс между источником и выходной проводом.
В отличие от NEMA, которая использует один и тот же идентификационный серийный номер как для мужского, так и для женского концов.(5-15P до 5-15R) IEC 320 использует последовательное четное число для мужского конца и нечетное число для женского конца i.e (C14 - C13).
