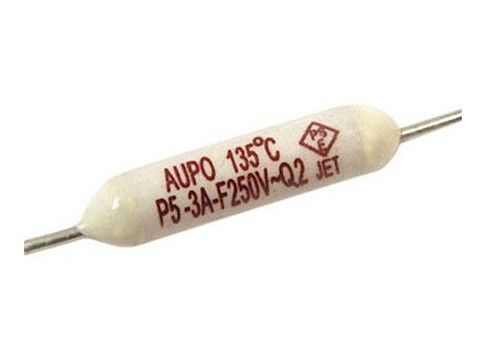

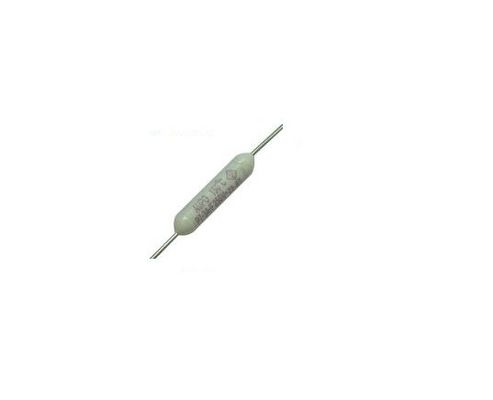

Высокотемпературные AUPO тепловые соединения TCO P5-3A-F 3A 250V отключение 135C керамический предохранитель для интеллектуального газового водонагревателя
Общий
AUPO Тепловые связи TCO используются для предотвращения пожаров, вызванных аномальной генерацией тепла из цепей и других теплопроизводящих электрических продуктов.Это неперезагружаемые тепловые предохранители, которые открывают электрические контакты, когда температура превышает установленный уровень..
Принцип работы
Когда температура окружающей среды повышается до рабочей температуры, тепловой элемент тает, и пружины перемещают контакт и открывают цепь постоянно
Размер
| Серия |
Размер ((мм) |
| а) |
b |
c |
d |
e |
| П-Ф |
9.0±0.5 |
38±3 |
Φ0,54±0.5 |
Φ2,5±0.1 |
3.3 и ниже |
| P-1A-F |
6.5±0.5 |
38±3 |
Φ0,54±0.5 |
Φ2,1±0.1 |
2.4 и ниже |
| P-3A-F |
10.0±0.5 |
38±3 |
Φ0,6±0.02 |
Φ3,0±0.1 |
3.3 и ниже |
Технические данные
| Модель No |
Номинальная рабочая температура. |
Температура отключения |
Температура удержания |
Максимальная температура |
Номинальный ток |
Номинальное напряжение |
| |
(Tf) |
|
(Т) |
(Tm) |
(Ir) |
(Ur) |

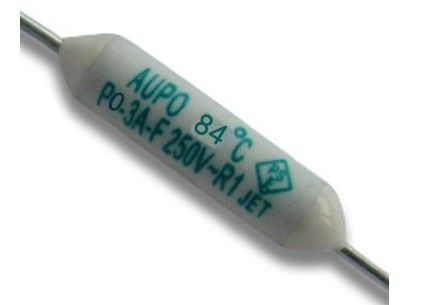

| P0-3A-F |
84°C |
82±2°C |
65°С |
200°С |
3А |
250 В |
| P1-3A-F |
102°C |
98±2°C |
80°C |
200°С |
3А |
250 В |

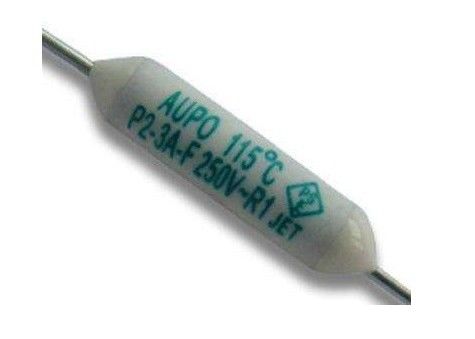

| P2-3A-F |
115°С |
112±3°С |
95°C |
200°С |
3А |
250 В |
| P3-3A-F |
125°С |
120±3°C |
105°C |
200°С |
3А |
250 В |
| P4-3A-F |
130°С |
126±2°C |
107°C |
200°С |
3А |
250 В |
| P5-3A-F |
135°C |
131±3°C |
115°С |
200°С |
3А |
250 В |
| P9-3A-F |
138°С |
135±2°C |
115°С |
200°С |
3А |
250 В |
| P7-3A-F |
150°С |
145±3°С |
128°С |
200°С |
3А |
250 В |
| P12-3A-F |
145°С |
140±2°C |
126°C |
200°С |
3А |
250 В |
Заявления
• Электрические бытовые приборы и обогреватели
• Продукты для намотки катушек и источники питания
• Офисное оборудование и телекоммуникационные устройства
• Автомобили и другие электронные компоненты
Предупреждения
• Изгибы в проводах должны быть не менее чем на 3 мм от тела TCO.
• При сварке следует быть крайне осторожными, использовать теплоотводы и избегать нагревания выше Tf -24°C.
• Металлическая часть TCO является электрически активной и может потребовать изоляции.
• Не применять в жидкостях или ядовитых газах, таких как серная кислота или оксид азота.
• Не подключайте нагреватель непосредственно к отсеку.
Определите правильную последовательность
• Tp: максимальная температура продукта, к которому должен быть прикреплен отрезок.
• Th: безопасный температурный диапазон для использования отсека.
• Ts: 24oC (Tp-Th) (применяется 35oC для значения Ts, когда Tp выше 170oC)
• К: Температура нагрева, вызванная электрической нагрузкой (Пожалуйста, обратитесь к кривой корреляции температуры / тока)
• +a: 1. самонагревание свинцового провода 2. структура вентиляции или герметичность 3. расположение соединительного терминала 4. толщина изоляционного покрытия 5.Наилучшее значение состояния с учетом изменений электрического напряжения
Tp + Ts + To + a = Применимая температура
