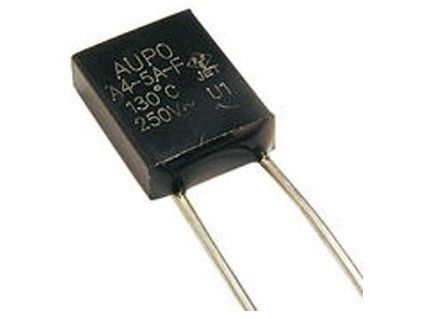

Плавкая вставка Тф 130℃ 250В 5А А4-5А-Ф выключения размера АУПО одноразового низкого сопротивления компактная термальная с глобально аттестованным Темп
Особенности
• Глобально температуры ед сертифи и электрические нагрузки
• Одноразовая деятельность режет электропитание
• Настоящая емкость перерыва до 25 ампс @ 250ВАК
• Низкое сопротивление
• Компактный размер
• РоХС уступчивое, УЛ, КУЛ, ККК, КТЛ, ПСЭ, ВДЭ
Принцип действия
Активный механизм пуска термального взрывателя исключительно сформулированная, электрически непроводящая лепешка. Под нормальными рабочими температурами, твердая лепешка держит весну - нагруженные закрытые контакты. Когда предопределенная температура достигается, лепешка плавит, позволяющ пружине сжатия ослабить. Весна отключения после этого сползает контакт далеко от руководства и цепь раскрыта.
После того как термальный взрыватель раскрывает цепь, взрывателю нужно быть замененным. Эта процедура по замены должна включить коррекцию аварийных условий прежде чем продукт эксплуатируется снова.
Размер (мм)
Электрические оценки
Не моделируйте НИКАКОЕ | Темп Ратед действуя. | Сплавляя- температура | Температура удерживания | Максимальный темп .лимит | Расклассифицированное течение | Расклассифицированное напряжение тока |
П/Н | (Тф) | (Тх) | (Тм) | (Инфракрасн) | (Ур) | |
А0-5А-Ф | 84℃ | 82±2℃ | 65℃ | 203℃ | 5А | 250В |
А1-5А-Ф | 102℃ | 98±2℃ | 80℃ | 203℃ | 5А | 250В |
А2-5А-Ф | 115℃ | 112±3℃ | 95℃ | 203℃ | 5А | 250В |
А3-5А-Ф | 125℃ | 120±3℃ | 105℃ | 203℃ | 5А | 250В |
А4-5А-Ф | 130℃ | 126±2℃ | 107℃ | 203℃ | 5А | 250В |
А5-5А-Ф | 135℃ | 131±3℃ | 115℃ | 203℃ | 5А | 250В |
А7-5А-Ф | 138℃ | 135±2℃ | 115℃ | 203℃ | 5А | 250В |
А12-5А-Ф | 145℃ | 140±2℃ | 126℃ | 203℃ | 5А | 250В |

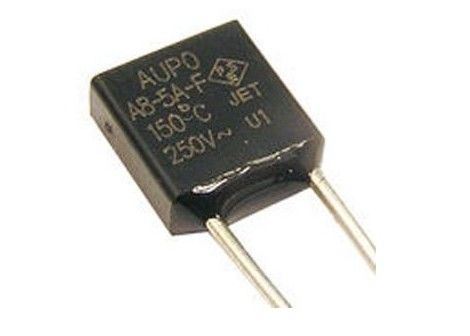

А8-5А-Ф | 150℃ | 145±3℃ | 128℃ | 203℃ | 5А | 250В |
А16-5А-Ф | 160℃ | 155±2℃ | 135℃ | 203℃ | 5А | 250В |
Применение
• Портативный прибор
• Главный прибор
• ХВАК
• Электропитания
• Нагреватель воды
• Другое
Преимущества
• Индустриальный стандарт для предохранения от сверх-температуры
• Доступный в широком диапазоне температур для предложения гибкости дизайна в вашем применении
• Доступный в установленных и комплексных конструированиях
Важное извещение
Потребители должны определить пригодность термального взрывателя для их применения, включая требуемый уровень надежности, и единственно ответственны за функцию продукта конечного применения. Эти термальные взрыватели содержат, который подвергли действию электрические детали и не запланированы выдержать подвержение к воде или другим экологическим загрязняющим елементам которая могут скомпрометировать изолируя компоненты. Такая выдержка может привести в изоляции
нервное расстройство и сопровождение локализованного электрического топления.
Термальный взрыватель может остается постоянно закрытым или открытым в результате выдержки к чрезмерные механическому, электрический, восходящему потоку теплого воздуха или условиям окружающей среды или на нормальной конц--жизни. Отказ контролировать деятельность смог привести в личной травме или повреждении свойства. Потребитель должен включать дополнительные особенности контроля системы для того чтобы достигнуть пожеланного уровня надежности и безопасности. Например, резервные ограничительные приспособления температуры были включены в несколько применений по этой причине.
