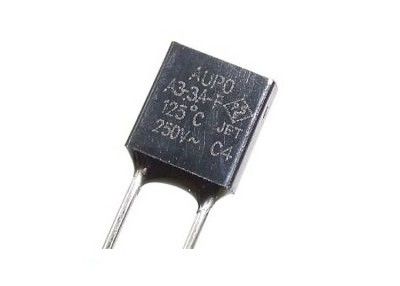

Связи пластикового случая ТФ 125℃ 250В 3А А3-3А-Ф выключения взрывателя Аупо предохранения от температуры термальные термальные для бытовых техник
Описание
Следующие технические характеристики изделия применяются к взрывателям серии а. Серия а состоит из термальных взрывателей выключения для предохранения от сверх-температуры. Взрыватели серии а термальные широко использованы в различных применениях как трансформаторы, переходники, вторичные батареи, бытовые приборы, нагреватели воды газа, освещение и другое оборудование топления.
Взрыватели выключения А-3А-Ф термальные не-переустановят одно-поляка и нормально закрытые приборы и обеспечивают точную, надежную защиту для высокотемпературных применений против перегревать через прерывая электрический ток. С их телом и сильными лидерствами металла эти взрыватели предлагают крепкие построенные и высокие расклассифицированные течения как 3 ампера.
Особенности
• Материал запечатывания эпоксидной смолы
• Небольшой размер, 6.2мм×6.3ммкс2.5мм
• Защита против вредной сверх-температуры в первичных и вторичных применениях.
• Неэтилированный, РоХС уступчивое
• Конструированный согласно ИЭК 60691
Размер (мм)
Упорядочение информации
| Не моделируйте НИКАКОЕ |
Темп Ратед действуя. |
Сплавляя- температура |
Температура удерживания |
Максимальный темп .лимит |
Расклассифицированное течение |
Расклассифицированное напряжение тока |
| ПН |
(Тф) |
|
(Тх) |
(Тм) |
(Инфракрасн) |
(Ур) |
| А0-3А-Ф |
84℃ |
82±2℃ |
65℃ |
203℃ |
3А |
250В |
| А1-3А-Ф |
102℃ |
98±2℃ |
80℃ |
203℃ |
3А |
250В |

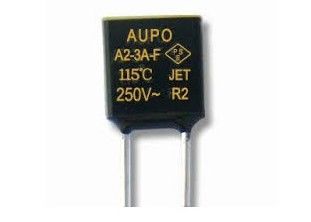

| А2-3А-Ф |
115℃ |
112±3℃ |
95℃ |
203℃ |
3А |
250В |
| А3-3А-Ф |
125℃ |
120±3℃ |
105℃ |
203℃ |
3А |
250В |
| А4-3А-Ф |
130℃ |
126±2℃ |
107℃ |
203℃ |
3А |
250В |

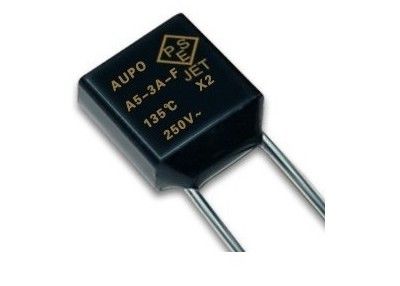

| А5-3А-Ф |
135℃ |
131±3℃ |
115℃ |
203℃ |
3А |
250В |
| А7-3А-Ф |
138℃ |
135±2℃ |
115℃ |
203℃ |
3А |
250В |
| А12-3А-Ф |
145℃ |
140±2℃ |
126℃ |
203℃ |
3А |
250В |
| А8-3А-Ф |
150℃ |
145±3℃ |
128℃ |
203℃ |
3А |
250В |
| А16-3А-Ф |
160℃ |
155±2℃ |
135℃ |
203℃ |
3А |
250В |
| Оценки |
Индикатор |
Описание |
| Расклассифицированная действуя температура |
Тф |
Температура на которой термальный взрыватель выключения изменяет свое государство проводимости и раскрывает цепь с течением обнаружения <10ma as="" the="" only="" load="">
|
| Держите температуру |
Тх |
Максимальная температура на которой термальное выключение можно поддерживать пока проводящ расклассифицированное течение на 168 часов без причинять изменение в проводимости раскрыть цепь. |
| Предел максимальной температуры |
Тм |
На расклассифицированном напряжении тока, температура взрыватель может выдержать на 10 минут на самой высокой оценке температуры без изменения в проводимости |
| Расклассифицированное течение |
Инфракрасн |
Максимальное течение которому термальный взрыватель выключения может снести и не повлиять на свои электрические характеристики. |
| Расклассифицированное напряжение тока |
Ур |
Максимальное напряжение тока которому термальный взрыватель выключения может снести и не повлиять на свои электрические характеристики. |
Условия испытаний
1 сопротивление изоляции
А. Руководство и раковина для термального тела взрывателя в испытывать сопротивление изоляции между проводом и раковина пластмассы, должны быть первой регулировкой указателя предела сопротивления для положения 2 м Ω, тогда используют раковину тела взрывателя пакета фольги термальную, тогда измеряют сопротивление изоляции между проводом и фольгой металла. Когда указание значения сопротивления изоляции больше чем 2 м Ω; Сигналы НГ не производят, не нашли образец квалифицирован.
Б. (после отключать) между руководством 2 на жаре сплавляя 2 взрывателя, в испытывать сопротивление изоляции между регулировкой указателя предела сопротивления к первому положению в 0,2 м Ω, после этого измеряет жару сплавляя сопротивление изоляции между 2 руководствами. Когда указание значения сопротивления изоляции больше чем 0,2 м Ω; Сигналы НГ не производят, не нашли образец квалифицирован. Руководство и раковина для термального тела взрывателя в испытывать сопротивление изоляции между проводом и раковина пластмассы, должны быть первой регулировкой указателя предела сопротивления для положения 2 м Ω, тогда используют раковину тела взрывателя пакета фольги термальную, тогда измеряют сопротивление изоляции между проводом и фольгой металла. Когда указание значения сопротивления изоляции больше чем 2 м Ω; Сигналы НГ не производят, не нашли образец квалифицирован.
Диэлектрическая прочность 2
Взрыватели А. с раковиной на термальном теле взрывателя между проводом и раковиной пластмассы для того чтобы нести тест прочности, раковину тела взрывателя с фольгой металла, и после этого между проводом и напряжением тока теста фольги металла 1500 в (АК), минута, если вы не видите никакое явление, то разрядки или нервного расстройства найдены для квалифицированный. Б. (после отключать) между руководством 2 на термальном бое тела взрывателя между 2 взрывателями в тесте прочности, прикладывая напряжение тока теста 500 в (АК) между 2 руководствами, минуту, если вы не видят, то любую разрядку или явление нервного расстройства найдено для квалифицированный.
