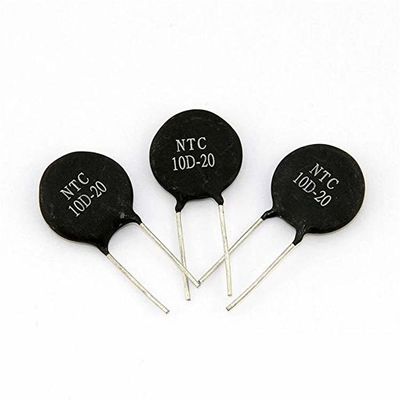

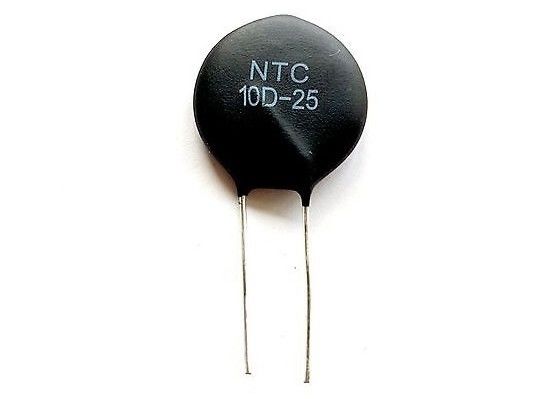

ICL Inrush Current Limited 2PIN Disc Power NTC Thermistor 25mm 0.7D-25 1.5D-25 3D-25 5D-25 10D-25 12D-25 16D-25 20D-25
Основные параметры и размеры
П/Н | Номинальное сопротивление | (А) | D | Л | F |
Размеры (Единицы: мм) |
|
Макс, спокойно. Состояние тока |
Dmax | В минуту | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6.5 | 25 | 50,025 | 5 | 0.55/0.45 |
10D-5 | 10 | 0.7 | 6.5 | 25 | 50,025 | 5 | 0.55/0.45 |
20D-5 | 20 | 0.5 | 6.5 | 25 | 50,025 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0.55 |
8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
16D-7 | 16 | 0.7 | 8.5 | 25 | 5 | 5 | 0.55 |
20D-7 | 20 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
22D-7 | 22 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
33D-7 | 33 | 0.5 | 8.5 | 25 | 5 | 5 | 0.55 |
3D-9 | 3 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
60D-9 | 60 | 0.8 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
2.5D-11 | 2.5 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
3D-11 | 3 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
4D-11 | 4 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
5D-11 | 5 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
6D-11 | 6 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
8D-11 | 8 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
10D-11 | 10 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
12D-11 | 12 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
16D-11 | 16 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
20D-11 | 20 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
22D-11 | 22 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
30D-11 | 30 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
33D-11 | 33 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
1.3D-13 | 1.3 | 7 | 14.5 | 25 | 7.5 | 6 | 0.78 |
1.5D-13 | 1.5 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
3D-13 | 3 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
4D-13 | 4 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
5D-13 | 5 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
6D-13 | 6 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
7D-13 | 7 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
8D-13 | 8 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
10D-13 | 10 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
12D-13 | 12 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
15D-13 | 15 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
16D-13 | 16 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
20D-13 | 20 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
30D-13 | 30 | 2.5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
47D-13 | 47 | 2 | 14.5 | 25 | 7.5 | 6 | 0.78 |
1.3D-15 | 1.3 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
1.5D-15 | 1.8 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
3D-15 | 3 | 7 | 16.5 | 25 | 7.5 | 6 | 0.78 |
5D-15 | 5 | 6 | 16.5 | 25 | 7.5 | 6 | 0.78 |
6D-15 | 6 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
7D-15 | 7 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
8D-15 | 8 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
10D-15 | 10 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
12D-15 | 12 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
15D-15 | 15 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
16D-15 | 16 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
20D-15 | 20 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
30D-15 | 30 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
33D-15 | 33 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
47D-15 | 47 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
50D-15 | 50 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
0.7D-20 | 0.7 | 12 | 21.5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1.3 | 9 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2.2 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2.5 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21.5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
10D-20 | 10 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
0.7D-25 | 0.7 | 12 | 26.5 | 25 | 10/7.5 | 7 | 1 |
1.5D-25 | 1.5 | 10 | 26.5 | 25 | 10/7.5 | 7 | 1 |
3D-25 | 3 | 9 | 26.5 | 25 | 10/7.5 | 7 | 1 |
5D-25 | 5 | 8 | 26.5 | 25 | 10/7.5 | 7 | 1 |
8D-25 | 8 | 7 | 26.5 | 25 | 10/7.5 | 7 | 1 |
10D-25 | 10 | 7 | 26.5 | 25 | 10/7.5 | 8 | 1 |
12D-25 | 12 | 6 | 26.5 | 25 | 10/7.5 | 7 | 1 |
16D-25 | 16 | 6 | 26.5 | 25 | 10/7.5 | 8 | 1 |
Описание
Термисторы Power NTC серии MF72 обеспечивают подавление впадающего тока для чувствительной электроники.Подключение MF72 в серии с источником питания будет ограничивать токовые перепады, обычно создаваемые при включенииКак только схема заряжается, сопротивление MF72 быстро уменьшается до очень низкого значения, потребление энергии может быть проигнорировано и не будет никакого влияния на нормальный рабочий ток.Использование термистора MF72 Power NTC является наиболее экономически эффективным способом сдерживания перенапряжения и защиты чувствительной электроники от повреждения.
Применение
Может быть установлен в электрические цепи:
• Источники питания и инверторы
• Непрерывные источники энергии
• Энергосберегающие лампы
• Электронные балласты
• Защита ламп разных типов от нагнетателей
• Некоторые типы обогревателей
• Для цепей более высокой мощности спросите о подавляющих перенапряжениях серии MF73 и MF74.
Характеристики
• Малый размер и быстрая реакция
• Способность обрабатывать высокую мощность
• Быстрый ответ на перенапряжение
• Высокая материальная постоянная (значение B)
• Низкое остаточное сопротивление
• Широкий диапазон температур работы от -55 до +200C
• Допустимое допустимое значение R25 составляет ±20%
• Долгосрочная стабильность и надежность
