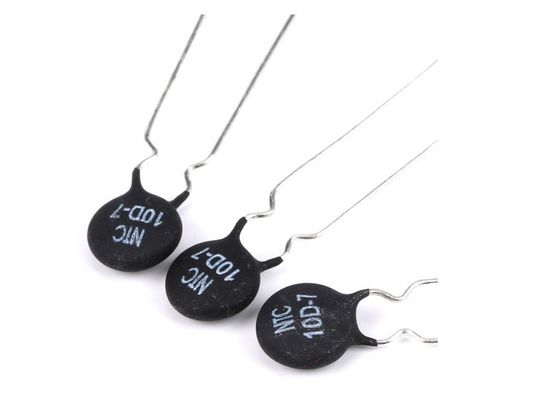

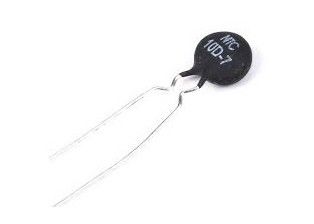

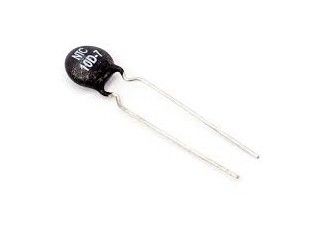

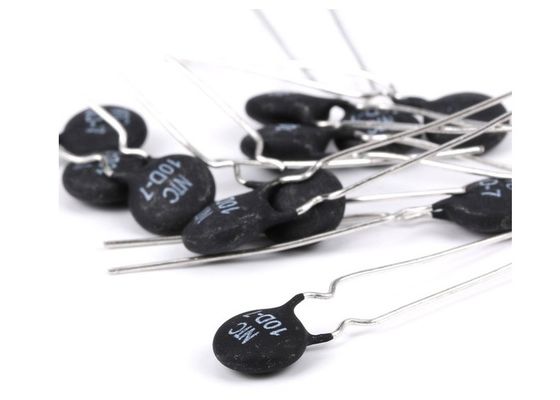

Течение пульсации ограничивая МФ72 подавление Посистор термального резистора диска НТК 10Д-7 10Д7 резистора термистора силы НТК
Описание
Этот продукт эффектно подавляет течения пульсации которые произведены переключая регуляторы силы
поверните дальше.
Термистор НТК должен быть соединян последовательно к цепи источника питания для избежания течения пульсации на моменте времени когда радиотехнические схемы включены. Прибор может эффектно подавить течение пульсации, и свои сопротивление и расход энергии можно значительно уменьшить позже который через непрерывное влияние течения для того НОП не повлиять на нормальное течение работы. Поэтому термистор силы НТК самая удобная и самая эффективная аппаратура для того чтобы ограничивать течение пульсации и защитить электронные устройства от быть поврежденным.
Особенности
1. Руководство не содержится в керамическом элементе, прекращениях, припои для внутреннего соединения и смоле для покрытий.
2. Самый соответствующий для электропитаний чем превосходные кривые восстановления 100В 3. должные к покрытию смолы с превосходными характеристиками жары
4. сильно надежный
Применения
1. Электропитания переключения
2. мониторы КРТ
3. цветные телевидения
4. электропитания ВКР
5. Другие цепи силы
Основные параметры и размер
П/Н |
Расклассифицированный Сопротивление |
(А) | Д | Л | Ф |
Размеры (Блок: мм) |
|
Максимальн Устойчив Государственное течение |
Дмакс | Лмин | Ф±1 | Тмакс | д | ||
5Д-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10Д-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20Д-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5Д-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8Д-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10Д-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12Д-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16Д-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20Д-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22Д-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33Д-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
Цепь применения
Определение позволяемого течения
РОБАСТНОСТЬ ПРЕКРАЩЕНИЙ
Руководства соотвествуют ИЭК 60068-2-21.
Тест | Условия испытаний | Примечания |
Прочность на растяжение | Тест Уа1: Прикрепите тело с силой приложенный к каждому руководству 10 [н] для 10 [с] |
Отсутствие видимого повреждения |
Сопротивление изгибу | Тест Уб: Прикрепите тело с 2 90°-бендс внутри противоположное направление на силе 10 [н] |
Отсутствие видимого повреждения (Слезьте покрытия вдоль приведите принятый) |
Механические требования
Деталь | Требования | Метод теста |
1.Солдер-абилиты | Терминалы равномерно будут залуживаны, и свое ареа≥95% | Окунающ терминалы теНТК к глубине 15мм в паяя ванне 245±5℃ и к месту 6мм далеко от тела НТК для 3±0.5с (см. животики ИЭК68-2-20 /GB2423.28) |
2.Ресистансе к паяя жаре |
Отсутствие видимого механического повреждения. ΔР/РН ≤20% (=∣РН-РН'∣ ΔР) |
Окунающ терминалы НТК к глубине 15мм в паяя ванне 260±5℃ и к месту для 6мм ниже от тела НТК для 3±0.5с.Афтер рековеринг4-5х под 25±2℃. Будет измерено расклассифицированное значение РН сопротивления зеро силы. (См. Тб ИЭК68-2-20 /GB2423.28) |
3.Стрентх терминала руководства |
Отсутствие перерыва вне ΔР/РН ≤20% (=∣РН-РН'∣ ΔР) |
Не будет прикреплять тело и будет придавать силу постепенно к каждому руководству до 10Н и после этого будет держать для 10сек, будет держать тело и будет придавать силу к каждому руководству до 90°словлы на 5Н в направлении оси руководства и после этого будет держать для 10сек, и будет делать это в противоположном повторении направления для другого терминала. После брать 4~5х под 25±2℃, будет измерено расклассифицированное значение РН сопротивления зеро силы. (См. ИЭК68-2-21/ГБ2423.29 Уа/Уб) |
Тест надежности
Деталь | Требования | Метод теста |
1.Темп. Задействуя испытание |
Отсутствие видимого механического повреждения. ΔРН/РН ≤20% (=∣РН-РН'∣ ΔР) |
Животики: - Тб 40±3℃/30мин→25±2℃/5мин→: циклы 160±3℃/30мин→25±2℃/5мин: 5тимес После брать 4~5 х под 25±2℃, будет измерено расклассифицированное значение РН сопротивления зеро силы. |
задействуя испытание 2.Электрикал |
Окружающий темп. Ряд: 25℃±2℃. Циклы: 2,000тимес включено-выключено: с 5 с/55 Течение теста: 7А После брать 4~5х под 25±2℃, будет измерено расклассифицированное значение РН сопротивления зеро силы. |
|
(выносливость) испытание 3.ЛоадЛифе |
Окружающий темп. Ряд: 25℃±2℃; 7А/1,000±24х После брать 4~5 х под 25±2℃, будет измерено расклассифицированное значение РН сопротивления зеро силы. |
|
4. Испытание влажности |
Отсутствие видимого механического повреждения. ΔРН/РН ≤20% (=∣РН-РН'∣ ΔР) |
Окружающий темп. ряд: 40℃±2℃ Р.Х.: 93±3%, подпитанный время: 1000±24 х После брать 4~5 х под 25±2℃, будет измерено расклассифицированное значение РН сопротивления зеро силы. |
