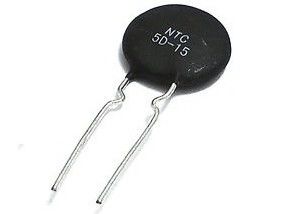

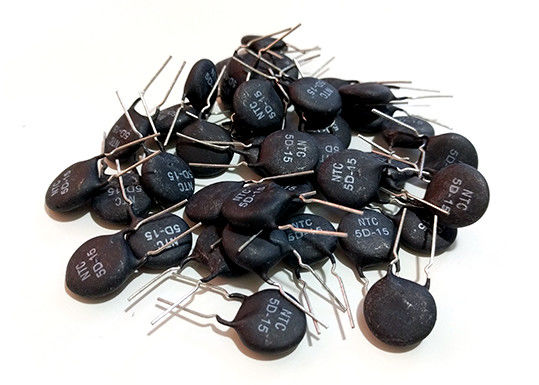

Течение пульсации ограничивая резистор 5Охм 6А 15мм датчика температуры термистора максимального токового автомата МФ72 5Д-15 НТК Инруш термальный
Введение продукции
МФ72 термистор силы НТК вид элемента полупроводника керамического который главным образом сделал из материала окиси металла переходной группы, и принадлежит к отрицательным термисторам температуры. Когда вы настраиваете на электротехническом оборудовании, течение пульсации может быть задержано термистором силы НТК соединянным последовательно с цепью силы. Из-за продолжая действия течения, температуру повышения термистора силы НТК, сопротивление быстро упадет к небольшому значению, уничтоженная сила можно проигнорировать. Так она не может повлиять на нормальный рабочий ток. Поэтому, используя силу НТК термистор наиболее эффектно амд большинств краткое измерение задержать течение пульсации, защищая электротехническое оборудование от разрушения.
ПРИМЕНЕНИЕ
Электропитание Конвенсион, сила переключателя, виды электронагревателя, электронные энергосберегающие лампы, электронный балласт етк. Все виды защиты сети силы электронных оборудований, предохранения от нити всех видов РТ, дисплея, шарика и других ламп освещения.
Характеристики
1. Небольшой размер, сильная сила и сильная возможность предохранения от течения пульсации.
2. быстрая реакция к течению пульсации.
3. большая материальная константа (значение б), небольшая остается сопротивлением.
4. долговечность обслуживания, высокой надежности.
5. объединенная серия, обширный рабочий диапазон
Основные параметры и размер (мм)
П/Н |
Расклассифицированный Сопротивление |
(А) | Д | Л | Ф |
Размеры (Блок: мм) |
|
Максимальн Устойчив Государственное течение |
Дмакс | Лмин | Ф±1 | Тмакс | д | ||
5Д-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10Д-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20Д-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5Д-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8Д-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10Д-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12Д-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16Д-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20Д-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22Д-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33Д-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
3Д-9 | 3 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
4Д-9 | 4 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
5Д-9 | 5 | 3 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
6Д-9 | 6 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
8Д-9 | 7 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
10Д-9 | 10 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
12Д-9 | 12 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
16Д-9 | 16 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
20Д-9 | 20 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
22Д-9 | 22 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
30Д-9 | 30 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
33Д-9 | 33 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
50Д-9 | 50 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
60Д-9 | 60 | 0,8 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
2.5Д-11 | 2,5 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
3Д-11 | 3 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
4Д-11 | 4 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
5Д-11 | 5 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
6Д-11 | 6 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
8Д-11 | 8 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
10Д-11 | 10 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
12Д-11 | 12 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
16Д-11 | 16 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
20Д-11 | 20 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
22Д-11 | 22 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
30Д-11 | 30 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
33Д-11 | 33 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
1.3Д-13 | 1,3 | 7 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.5Д-13 | 1,5 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
3Д-13 | 3 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
4Д-13 | 4 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
5Д-13 | 5 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
6Д-13 | 6 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
7Д-13 | 7 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
8Д-13 | 8 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
10Д-13 | 10 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
12Д-13 | 12 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
15Д-13 | 15 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
16Д-13 | 16 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
20Д-13 | 20 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
30Д-13 | 30 | 2,5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
47Д-13 | 47 | 2 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.3Д-15 | 1,3 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
1.5Д-15 | 1,8 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
3Д-15 | 3 | 7 | 16,5 | 25 | 7,5 | 6 | 0,78 |
5Д-15 | 5 | 6 | 16,5 | 25 | 7,5 | 6 | 0,78 |
6Д-15 | 6 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
7Д-15 | 7 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
8Д-15 | 8 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
10Д-15 | 10 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
12Д-15 | 12 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
15Д-15 | 15 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
16Д-15 | 16 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
20Д-15 | 20 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
30Д-15 | 30 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
33Д-15 | 33 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
47Д-15 | 47 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
50Д-15 | 50 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
0.7Д-20 | 0,7 | 12 | 21,5 | 25 | 10/7.5 | 7 | 1 |
1.3Д-20 | 1,3 | 9 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.2Д-20 | 2,2 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.5Д-20 | 2,5 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3Д-20 | 3 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
5Д-20 | 5 | 7 | 21,5 | 25 | 10/7.5 | 7 | 1 |
6Д-20 | 6 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
8Д-20 | 8 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
10Д-20 | 10 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
12Д-20 | 12 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
16Д-20 | 16 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3Д-25 | 3 | 9 | 26,5 | 25 | 10/7.5 | 7 | 1 |
5Д-25 | 5 | 8 | 26,5 | 25 | 10/7.5 | 7 | 1 |
8Д-25 | 8 | 7 | 26,5 | 25 | 10/7.5 | 7 | 1 |
10Д-25 | 10 | 7 | 26,5 | 25 | 10/7.5 | 8 | 1 |
Примечание: Если определенная индикация, позволяемый допуск сопротивления Нул-силы Ратед не будет ±20%.
