Подгонянный тип датчик температуры поверхности 100К медицинской службы зонда 1% у держатель винта соединителя вилки термистора 3950 НТК

Описание

4 главных типа датчиков температуры: термопары, термисторы, детекторы (RTD) температуры сопротивления и датчики температуры ИК. Датчик температуры ИК также включает аналогового выхода и цифровой данное.
Польза датчиков температуры: бытовые приборы, плитаи риса, подогреватели, автомобили, электрические автомобили, создатель молока соевого боба, машина кофе, горелка, судомойка, машина обеззараживанием, стиральная машина, система контроля температуры автомобиля, медицинское оборудование, новое измерение температуры тела, кондиционер оборудования связи, электрический нагреватель воды, замораживатель, батарея мобильного телефона, заряжатель, плита индукции, чайник, кондиционер, электрический нагреватель воды, замораживатель, электрическая отвертка, шкаф обеззараживанием, электрическая печь, пожарная сигнализация, хранение еды, морской пехотинец, глубокая скважина, измерение температуры ледника, войска и другие поля.

Размер (мм)

Особенности

Новая технология, стабилизированное представление, долгосрочная работа
Ряд параметров: Р25: (1,0 до 1000) КΩ, Б25/85: (2000 до 4500) к
Высокая точность
Процесс двустороннего уплотнения, с хорошей изоляцией и анти--механическим ударом, анти--гнуть способность, высокая надежность
Широко использованный в кондиционерах, холодильниках, нагревателях воды, электрическом чайнике, электрической печи, плитаах риса, микроволновых печях и других продуктах

Спецификации

Ряд сопротивления (Р25 ° к) (КΩ): 0,1 до 1000 КΩ
Отступление сопротивления (℃ Р25) позволяемое (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Ряд значения б (к): 3100 к 4500К
Значение б позволяет ошибке (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Диапазон температур пользы (℃) - ℃ 30 к ℃ 120 (-22 к 248℉)
Коэффициент энергопотерь (в неподвижном воздухе) (мВ/° к): ≥ 2,0 мВ/° к
Термальная константа времени: (в неподвижном воздухе) (с): ≤ 30С

ПРИМЕНЕНИЕ

1, кондиционеры, холодильники, замораживатели.
2, нагреватели воды, подогреватели питьевой воды, грелки воздуха, шайбы, случаи обеззараживанием.
3, стиральные машины, сушильщики, Тхэрмотанкс.

4, медицинские службы

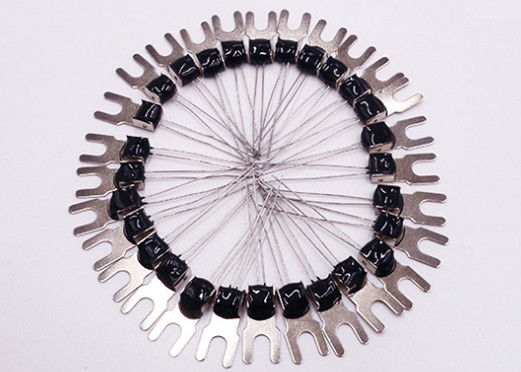

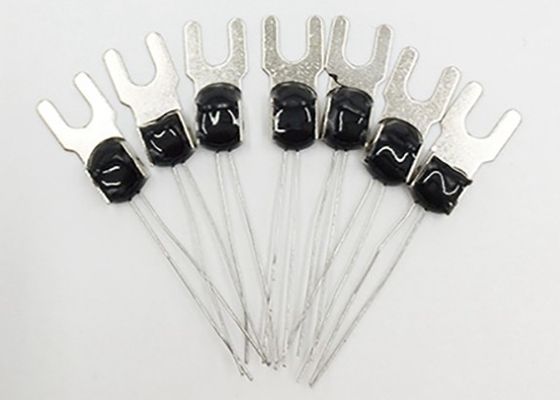

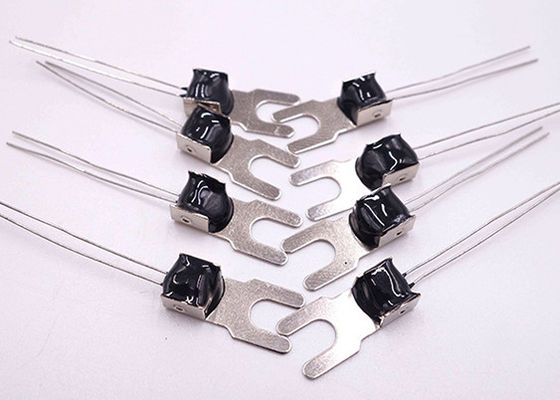

Фото продукта

4 самых общих типа датчика температуры

Датчик температуры играет важную роль в много применений. Например, поддержание специфической температуры необходимо для оборудования используемого для того чтобы изготовить медицинские лекарства, нагреть жидкости, или очистить другое оборудование. Для применений полюбите эти, отзывчивость и точность цепи обнаружения может быть критической для проверки качества.

Более часто, однако, обнаружение температуры часть предупредительной надежности. Например, пока прибор не может фактически осуществить любые высокотемпературные работы, система сама может быть в опасности к перегревать. Этот риск возникает от специфических внешних факторов как жесткая оперативная среда или внутренние факторы как само-топление электроники. Путем обнаруживать когда перегревать происходит, система может принять предупредительное действие. В таких случаях, цепь обнаружения температуры должна быть надежна над предполагаемой температурной амплитудой рабочей температуры для применения.

Типы датчика температуры

Обнаружение температуры учреждение для всех предварительных форм контроля температуры и компенсации. Цепь обнаружения сама температуры контролирует температуру окружающей среды. Она может после этого сообщить систему или истинной температуры или, если цепь обнаружения более умна, то когда событие контроля температуры происходит. Когда специфический высокотемпературный порог превышен предупредительное действие может быть принято системой для того чтобы понизить температуру. Пример этого включает вентилятор.

Подобно, цепь обнаружения температуры может служить как ядр функции компенсации влияния температуры. Рассматривайте систему как жидкостное измерительное оборудование. Температура, в этом случае, сразу влияет на измеренный том. Путем принимать температуру во внимание, система может возмещать потерю изменяя факторы окружающей среды, позволяющ она работать надежно и последовательно. 4 обыкновенно используемых типа датчика температуры:

1. Отрицательный термистор (NTC) коэффициента температуры

Термистор термально чувствительный резистор который показывает большую, прогнозированный, и уточняет изменение в сопоставленном сопротивлении к изменениям в температуре. Термистор НТК обеспечивает очень высокоомное на низких температурах. По мере того как температура увеличивает, сопротивление падает быстро. Потому что термистор НТК испытывает такое большое изменение в сопротивлении в °К, небольшие изменения в температуре отраженные очень быстрые и с высокой точностью (0,05 до °К 1,5). Из-за своей степенной природы, выход термистора НТК требует выпрямления. Эффективный рабочий диапазон °К -50 до 250 для термисторов помещенных газом или 150°К для стандарта.

2. Детектор (RTD) температуры сопротивления

РТД, также известный как термометр сопротивления, измеряет температуру путем сопоставлять сопротивление элемента РТД с температурой. РТД состоит из фильма или, для большей точности, провода в оболочке вокруг керамического или стеклянного ядра. Самое точное РТДс сделано используя платину но более недорогое РТДс можно сделать из никеля или меди. Однако, никель и медь нет как стабилизированный или репеатабле. Предложение РТДс платины справедливо линейный выход который сильно точен (0,1 до 1 °К) через -200 до 600 °К. Пока обеспечивающ большую точность, РТДс также клонит быть самыми дорогими датчиков температуры.

3. Термопара

Этот тип датчика температуры состоит из 2 проводов различных металлов соединенных на 2 этапа. Меняя напряжение тока между этими 2 пунктами отражает пропорциональные изменения в температуре. Термопары нелинейны, требующ преобразования при использовании для контроля температуры и компенсации, типично выполненный используя таблицу следования. Точность низка, от 0,5 до 5 °К. Однако, они работают через самый широкий диапазон температур, от -200 до 1750 °К.

4. основанные на Полупроводник датчики

Основанный на полупроводник датчик температуры помещен на интегральных схемаах (ICs). Эти датчики эффектно 2 идентичных диода с температур-чувствительным напряжением тока против настоящих характеристик которые можно использовать для того чтобы контролировать изменения в температуре. Они предлагают линейный ответ но имеют самую низкую точность основных типов датчика на 1 до 5 °К. Они также имеют самую медленную отзывчивость (5 до 60 с) через самый узкий диапазон температур (- °К 70 до 150).
