Выполненное на заказ МФ57 Леадлесс обломок 516Охм термистора кольца НТК диска для автомобильной температуры Сенсо хладоагента двигателя АЭК-К200
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип: Обломок 516Ohm термистора кольца NTC диска
Внешний диаметр: 6.7~6.9mm
Внутренний диаметр: 3.6~3.8mm
Толщина: 1,4 | 1,6 mm
Сопротивление на 25℃: 516 омов
Сопротивление на 100℃: 38,6 ома
Константа b: 3850K
Диапазон температур Opeation: -40 | +160 c
Максимальн Допустим Настоящ: 100 мА
Максимальн Деятельность Настоящ: 10 мА
Высокий свет:

отрицательный термистор коэффициента температуры

,

высокая температура термистора нтк

Основная информация
Фирменное наименование: Aolittel
Номер модели: КВФД10516ДЖК-3580
Оплата и доставка Условия
Упаковывая детали: Большая часть, 500пкс согласно с сумка, вес пакета для 40000пкс 8кг.
Время доставки: 2-4 недели (взыщите основанный на плане фактического производства)
Условия оплаты: Т/Т, ДДУ, ДДП
Поставка способности: 1 000 000 штук в месяц
Характер продукции

Выполненное на заказ МФ57 Леадлесс обломок 516Охм термистора кольца НТК диска для автомобильного датчика температуры хладоагента двигателя АЭК-К200

Особенности & преимущества


Полностью металлизированный леадлесс диск
Множественные варианты стабильности температуры
Подгонянные решения, нормально на размере, температура, сопротивление, допуск.

Высокая точность.

Превосходные последовательность и взаимозаменяемость

________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhmДаунлоад______

Генерал

Термисторы диска НТК Аолител леадлесс предлагают превосходную термальную и электрическую стабильность с широким диапазоном ориентированного на заказчика значений сопротивления основанного на материальных свойствах и требованиях клиента. Эти части идеальны для различного общего назначения и автомобильных применений (АЭК-К200). Доступный в изготовленных на заказ размерах диска и множественных вариантах стабильности температуры.

Этот тип продукта широко использован в применениях автомобильных и потребителя. Они собраны в таможн-зондах для воспринимать температуру жидкостей (воды, масла,…), газы или поверхность любого другого компонента. Металлизирование покрывает совершенно поверхности термистора. Особенно плоские и ровные поверхности обеспечивают превосходный электрический и термальный контакт под давлением.

Типичные применения

Инг сенс температуры и измерять в системе инг ле аутомоби крутой, двигателе тион комбус, двигателе более большой силы электрических, трансформаторе масла етк. Также применимый для температуры меаусинг в других случаях.


Окружающие воспринимать, управление и компенсация температур
Контол и контроль температуры жидкости или газа
Собрание в зонды
Автомобильный (кондиционирование воздуха, контроль температуры, хэатед место, контроль температуры масла, другие)
Системы обнаруживать огня
Химическая промышленность

Размер структуры (мм)

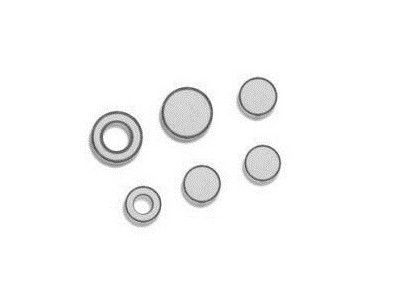

Выполненное на заказ МФ57 Леадлесс обломок 516Охм термистора кольца НТК диска для автомобильной температуры Сенсо хладоагента двигателя АЭК-К200 1

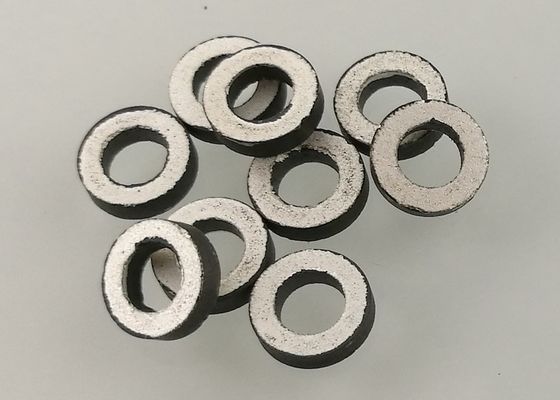

Выполненное на заказ МФ57 Леадлесс обломок 516Охм термистора кольца НТК диска для автомобильной температуры Сенсо хладоагента двигателя АЭК-К200 2

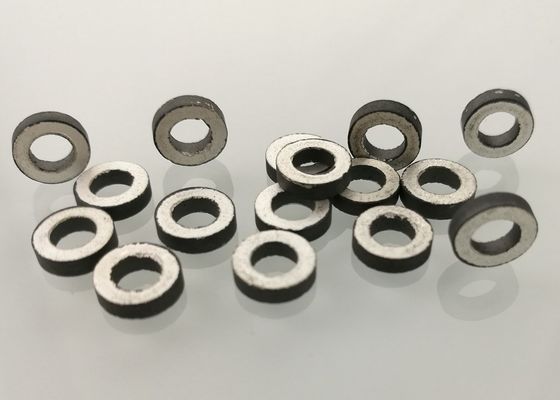

Выполненное на заказ МФ57 Леадлесс обломок 516Охм термистора кольца НТК диска для автомобильной температуры Сенсо хладоагента двигателя АЭК-К200 3

Код Допуск
Φ 6.7~6.9
Φ1 3.6~3.8
т 1,4 | 1,6
Пакет-большая часть 500/Баг

Электрические представления
НЕТ Параметр Символ Условия испытаний Минута Ни. Макс. Блок
А. Сопротивление на 25℃ Р80

Та=25℃±0.1℃

Т<0.5мА

490,2 516 541,8 Ω
Б. Сопротивление на 100℃ Р100

Та=100℃±0.1℃

Т<0.5мА

36,7 38,6 40,5 Ω
К. Р25/Р100 к - - - - -
Д. Константа б Б 8876Лог к 3811 3850 3880 к
Максимальные оценки
НЕТ Параметр Спесифкатион Унинт
А. Диапазон температур Опеатион -40 | +160
Б. Максимальн Допустим Настоящ 100 мамы
К. Максимальн Деятельность Настоящ 10 мамы

Сопротивление против кривой температуры

Выполненное на заказ МФ57 Леадлесс обломок 516Охм термистора кольца НТК диска для автомобильной температуры Сенсо хладоагента двигателя АЭК-К200 4

ДИЗАЙН ТЕРМИСТОРА

Выбор сопротивлений если применение измерить температуру вокруг определенного пункта, то, уникальное номинальное сопротивление можно выбрать (например, среди стандартных значений продуктов ряда НД представленных на страницы 20 до 24).

Когда необходимо, что измеряет температуру над выбранным Т1 рядов – Т2, Т2 – Т3,…, соответствуя сопротивление Р1, Р2, Р3,…, должно быть таким что их можно расположиться на характеристике р (т) существующего материала НТК (например среди стандартных материалов р которых (т) покажите на страницы 29 к 33).

Сопротивления должны также быть совместимы с резистивностью материала и размерами термистора.

Каталог Гуйдатион серии

Модель Расклассифицированное сопротивление Р25 Значение б (25/50℃) Расклассифицированная сила (в) Измеряя сила (мВ) Константа времени Тхэмал (с) Дисси. Коет. (мВ/℃) Работая Темп (℃)
Ряд (Ω) Допуск Значение (Ω) Допуск
МФ57□□□2700 220-630

±1%

±3%

±5%

2700

±1%

±3%

±5%

0,3

0,5

≤0.5 ≤60 6-13 -55-+125
МФ57□□□3000 270-5.1К 3000
МФ57□□□3300 270-5.1К 3300
МФ57□□□3600 270-5.1К 3600
МФ57□□□3900 270-5.1К 3900
МФ57□□□4100 330-6.8К 4100
МФ57□□□4300 330-6.8К 4300
МФ57□□□4700 330-10К 4700

Замечает: Нестандартная конструкция для различной конфигурации кривой и установки РТ доступной

Выбор допусков

Точность измерения температуры определяет вычисление допуска на сопротивлении: Р/Р = (%/°К). Т (°К)

Например, НТК НР55--3049-99, используя материал «Н5» (характеристика р (т) показанная на странице 31), требует точности 1°К над диапазоном температур 110°К - 120°К.

Допуски можно высчитать: °К Р110°К /R110 = 1°К* 2.91%/°К = °К 2,91% Р120°К /R120 = 1°К* 2.76%/°К = 2,76%

*Фор ваши специфические требования, пожалуйста советует с нами.
