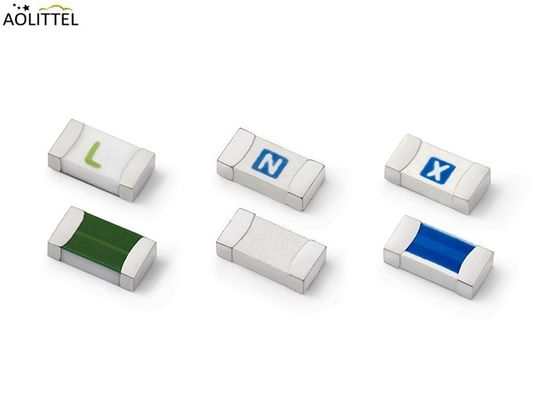

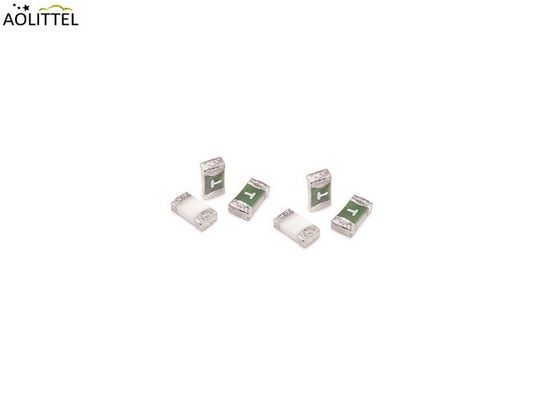

AEC-Q200 Automotive Grade Certified EIA 1206 3216 Metric Slow Blow Surface Mount Chip Fuse 2.5A 24V 32V 63VDC 72VAC
Электрические характеристики взрыва
Электрические характеристики | ||||||
Номинальный ток | 1.0в | 2.0в | 2.5 в | 3.0в | 3.5 в | 10.0в |
1A ~ 3A | 4 часа минимум. | Максимально 1 секунда до 60 секунд. | 5 секунд максимум. | 0.1сек 3сек | - | 0.2 мс 20 мс |
3.5A~5A | 4 часа минимум. | - | 5 секунд максимум. | 0.1сек 3сек | - | 0.2 мс 20 мс |
7A ~ 10A | 4 часа минимум. | - | - | - | 5 секунд максимум. | 0.2мс 10мс |
(с) (с) (с) Скачать________
Выступления
Часть No. |
Рейтинговый Напряжение |
Номинальный ток (А) |
Пропускная способность (А)1 | Типичное холодное сопротивление (мОм)2 | Типичное падение напряжения (mV) | Типичная предварительная дуга I2t (A)2Сек)3 | Альфа-маркировка | |
DC | ||||||||
12 110 1 | 72 В | 63В | 1 | 50А | 480 | 510 | 0.11 | H |
12 110 1.5 | 1.5 | 50А | 230 | 367 | 0.17 | К | ||
12 110 2 | 2 | 50А | 140 | 316 | 0.43 | N | ||
12 110 2.5 | 2.5 | 50А | 80 | 240 | 0.68 | О | ||
12 110 3 | 3 | 50А | 50 | 187 | 1.41 | П | ||
12 110 3.5 | 3.5 | 50А | 38 | 180 | 1.72 | R | ||
12 110 4 | 4 | 50А | 34 | 173 | 1.78 | S | ||
12 110 4.5 | 32 В | 4.5 | 50А | 25 | 164 | 2.65 | X | |
12 110 5 | 5 | 50А | 21.5 | 145 | 2.91 | T | ||
12 110 7 | 7 | 50А | 12.3 | 140 | 5.72 | 7 | ||
12 110 8 | 24 В | 8 | 300А | 10 | 123 | 6.8 | М | |
12 110 10 | 10 | 300А | 7 | 110 | 10.6 | У |
* Оценка прерывания постоянного тока (измеряется при номинальном напряжении, постоянной времени менее 50 микросекунд, источник батареи)
* Сопротивление холоду постоянного тока измеряется при < 10% номинального тока при температуре окружающей среды 25°C
* Типичная предварительная аркировка I2t измеряются при 10In токе
Размер(единица: мм/дюйм)
Вид сверху
Характеристики окружающей среды
Условия хранения +40 °C Максимально 70% RH Максимально упаковано в оригинальную упаковку.
Информация о пакете
Модель |
Количество/катушка |
12 110 X |
3000 штук |
Примечание: упаковка катушек согласно стандарту EIA-481-1 |
Описание
12 110 серии являются предохранителями, устанавливающими отраслевые стандарты производительности, надежности и качества.Безсоединительная конструкция обеспечивает отличные характеристики включения-выключения и температурного цикла во время использования, а также делает наши предохранители SMD более термостойкими и устойчивыми к ударам, чем типичные предохранители в миниатюре.
Особенности
Медленный удар.
Небольшой размер, 1206 SMD
Текущий разряд от 1А до 10А
Широкий рабочий диапазон от -55 до 125 °C
Лента и катушка для автоматического размещения SMD
Совместима с процессом IR без Pb и волновой сварки 260C
Жалоба RoHS 2 (MSL=1)
Без галогена
Без свинца
