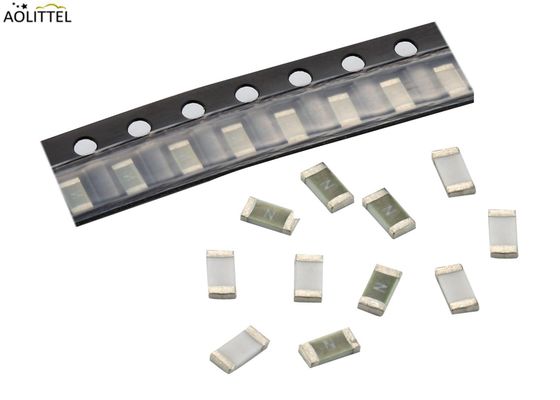

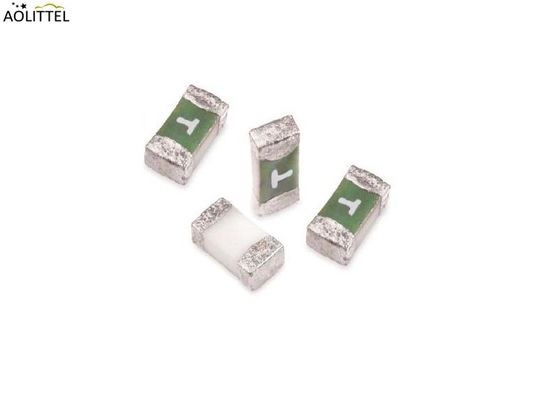

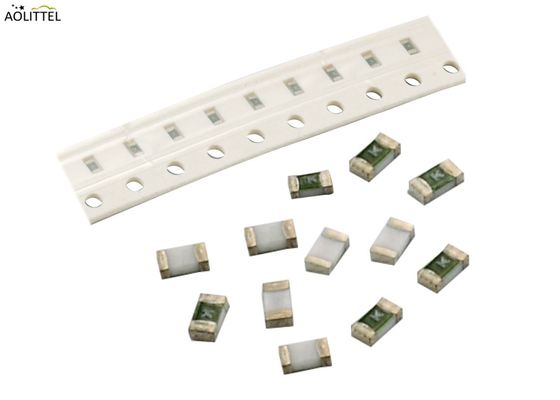

0603 взрывателя держателя фильма размера тонких очень Быстро-действуя поверхностных с классифицировать 250mA-8A 63VDC 32VDC

5000 штук
MOQ
Подлежит обсуждению
цена
0603 взрывателя держателя фильма размера тонких очень Быстро-действуя поверхностных с классифицировать 250mA-8A 63VDC 32VDC
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Очень Быстро-действуя поверхностные взрыватели держателя
Размер: 0603
Текущий диапазон: 0.25-8A
Номинальное напряжение: 32 В постоянного тока/63 В постоянного тока
Пропускная способность: 50А/80А
Опаковка: Лента в катушке
Выделить:

Поверхностный взрыватель обломока держателя

,

взрыватель поверхностного держателя термальный
Основная информация
Фирменное наименование: Ao littel
Номер модели: 06,000 серии
Оплата и доставка Условия
Упаковывая детали: Лента, 5Кпкс в вьюрок
Время доставки: 10 трудодней
Условия оплаты: T/T
Поставка способности: 500 000 000 частей
Характер продукции

0603 Размер тонкопленочные очень быстродействующие поверхностные предохранители с номиналом 250mA-8A 63VDC 32VDC

Особенности

• Совместима с безсвинцовыми сварными материалами и профилями более высокой температуры
• Материалы высокой производительности обеспечивают более высокую производительность при применении при повышенной температуре окружающей среды
• На верхней поверхности маркируется код, позволяющий идентифицировать ампер без испытаний
• Низкий профиль для высокочувствительных приложений
• Плоская верхняя поверхность для подбора и размещения
• Материал покрытия элемента устойчив к стандартным в отрасли операциям по очистке
• Установка и электрическая производительность
• Без галогена, свинца и RoHS
• Высокая способность выдерживать впадающий ток

(с) (с) (с)Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Скачать________

Общий

06.100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.

Эта серия 100% свободна от свинца и отвечает требованиям директивы RoHS.

Заявления

Вторичная защита для применений с ограниченным пространством:


• Сотовые телефоны
• Аккумуляторные батареи
• Цифровые камеры
• DVD-плееры
• жесткие диски

Размеры ((Единица: мм/дюйм)

0603 взрывателя держателя фильма размера тонких очень Быстро-действуя поверхностных с классифицировать 250mA-8A 63VDC 32VDC 1

Диапазоны прокладки (единица: мм/дюйм)

0603 взрывателя держателя фильма размера тонких очень Быстро-действуя поверхностных с классифицировать 250mA-8A 63VDC 32VDC 2

Электрические спецификации по пунктам

Часть No.

Рейтинговый

Напряжение

DC

Номинальный ток

(А)

 Пропускная способность (А)1 Типичное холодное сопротивление (мОм)2 Типичное падение напряжения (mV) Типичная предварительная дуга I2t (A)2Сек)3 Альфа-маркировка
06 100 0.25 63В 32 В 0.250 50А 3250 893 0.00042 D
06 100 0.375 0.375 50А 1310 587 0.00093 Е
06 100 0.5 0.500 50А 1070 582 0.0020 F
06 100 0.75 0.750 50А 470 427 0.0092 G
06 100 1 1 50А 257.5 295 0.018 B/H
06 100 1.5 1.5 50А 137.5 220 0.065 H
06 100 2 - 2 50А 72 160 0.115 К
06 100 2.5 2.5 50А 52 145 0.14 Л
06 100 3 3 50А 35 130 0.21 О
06 100 3.5 3.5 50А 23.8 130 0.55 R
06 100 4 4 50А 21 120 0.52 S
06 100 5 5 50А 14 110 1.70 T
06 100 6 6 50А 8 110 2.30 V
06 100 7 7 50А 5.6 80 2.8 X
06 100 8 8 50А 3.5 75 4.96 Z
Характеристики дуновения
Электрические характеристики ясного времени
Номинальный ток 1.0в 2.0в
250mA ~ 8A Минимально 4 часа Максимально 60 секунд

Чистая временная кривая

0603 взрывателя держателя фильма размера тонких очень Быстро-действуя поверхностных с классифицировать 250mA-8A 63VDC 32VDC 3

Характеристики продукта

Материалы

Тело: передовой высокотемпературный субстрат

Окончание: 100% олово над никелем над меди.

Покрытие элементов: конформное покрытие
Операционная температура -55°C до 90°C. Проконсультируйтесь с графиком кривой переоценки температуры. Для работы выше 90°C обращайтесь к Ao littel
Влажность MIL-STD-202, Метод 103, Условие D
Тепловой удар Выдерживает 5 циклов от 55°C до 125°C
Вибрация В соответствии с MIL-STD-202
Сопротивление изоляции (после открытия) Более 10 000 ом
Устойчивость к нагреванию при сварке MIL-STD-202, Метод 210, Условие D

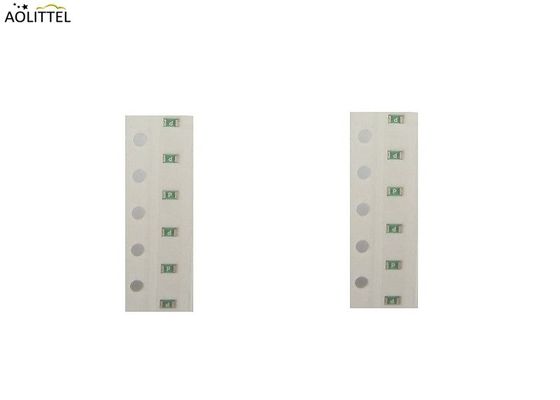

Опаковка

Вариант упаковки Спецификация упаковки Количество
8мм лента и катушка EIA-481 Rev. D (IEC 60286, часть 3) 5000

Параметры сварки

Состояние обратного потока Pb ️ Свободное собрание
Температура предварительного нагрева Min (Ts(min)) 150°С
Максимальная температура предварительного нагрева (Ts ((max)) 200°С
Время предварительного нагрева (мин до максимума) (т) 60 180 секунд
Средняя скорость подъема (Liquidus Temp (TL) до пика) 5°C/секунду максимум
TS ((max) до TL - Уровень роста 5°C/секунду максимум
Возвратный поток - температура (TL) (жидкость) 217°C
Возвратный поток - температура (tL) 60 150 секунд
Пиковая температура (TP) 250+0/-5 °C
Время в пределах 5°C от фактической пиковой температуры (tp) 20 40 секунд
Уровень снижения 5°C/секунду максимум
Время от 25°C до пиковой температуры (TP) Максимально 8 минут.
Не превышайте 260°С
Волновая пайка 260°C, максимум 10 секунд.
