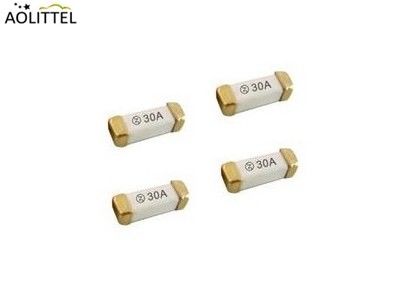

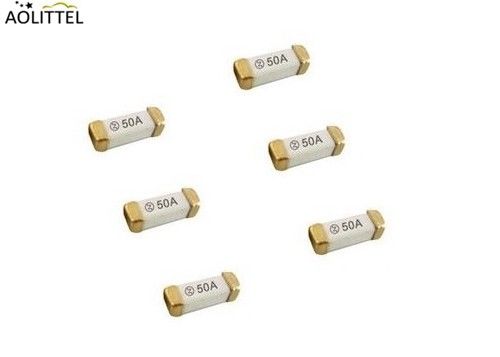

Sartfuse S1032-F Поперечный НАНО 10.25x3.2 мм серии R1032Высокий токБыстродействующий поверхностный предохранитель 250Вac 50mA-15А.
Общий
• Установка на поверхности высокоточного предохранителя
• Доступны в номиналах от 20 до 60 ампер
• Высокое номинальное напряжение до 100VDC
• 10,25×3,20 (мм) квадратная форма поверхности крепления
• диапазон температуры работы от -55°C до 125°C
• Улучшенная термостойкость
• Соответствует требованиям RoHS и не содержит галогенов
(с) (с) (с)
Скачать________
Применение
• мощность системы хранения
• Система охлаждающего вентилятора для сервера ПК
• Модуль регулировщика напряжения
• Электроснабжение базовой станции
• Модуль регулировщика напряжения для сервера ПК
• Высококачественные серверы / Blade computing
• Система управления батареей
Описание
AOLITTEL R1032 серии медленнодувные квадратные предохранители для поверхностного монтажа представляют собой керамические конструкции труб/конечных крышек, соответствующие требованиям RoHS, свободные от галогенов и свинца ((Pb) освобождены от требований Директивы RoHS ((2002/95/EC),с U.S (UL / CSA) одобрения агентства по безопасности. Предоставляет защиту первичной и вторичной цепи на уровне платы в самых разных приложениях. С отличной способностью выдерживать всплеск тока,отличная надежность при тепловых и механических ударах, также имеют высокую надежность и стабильную способность к сварке, конечные крышки доступны в золотом/серебряном/никелевом покрытии.
Одобрения агентства
| Агентство |
Диапазон ампер |
Номер файла агентства |
|
50mA ~ 7A |
E340427 ((JDYX2) |
|
50mA ~ 7A |
E340427 ((JDYX8) |
Размер
единицы: мм
Спецификация
|
Часть
Нет, нет, нет.
|
Ампер
Рейтинг
|
Напряжение
Рейтинг
|
Разрыв
Мощность
|
Номинальная холодность
Сопротивление
(Омм)
|
Я...2Сплавление
Интегральный ((А2.S)
|
| R1032.0200 |
200 мА |
250ВАК |
50A@300VAC
50A@250VAC
200A@125VAC
|
0.920 |
0.125 |
| R1032.0250 |
250 мА |
0.860 |
0.145 |
| R1032.0300 |
300 мА |
0.620 |
0.162 |
| R1032.0315 |
315 мА |
0.550 |
0.189 |
| R1032.0375 |
375 мА |
0.470 |
0.200 |
| R1032.0400 |
400 мА |
0.380 |
0.238 |
| R1032.0500 |
500 мА |
0.320 |
0.275 |
| R1032.0600 |
600 мА |
0.285 |
0.470 |
| R1032.0630 |
630 мА |
0.256 |
0.566 |
| R1032.0700 |
700 мА |
0.208 |
0.805 |
| R1032.0750 |
750 мА |
0.175 |
1.240 |
| R1032.0800 |
800 мА |
0.155 |
1.880 |
| R1032.1100 |
1А |
0.148 |
3.500 |
| R1032.1125 |
1.25А |
0.102 |
4.760 |
| R1032.1150 |
1.5А |
0.085 |
6.305 |
| R1032.1160 |
1.6А |
0.075 |
6.505 |
| R1032.1200 |
2А |
0.044 |
8.950 |
| R1032.1250 |
2.5А |
0.043 |
16.025 |
| R1032.1300 |
3А |
0.033 |
21.560 |
| R1032.1315 |
3.15А |
0.029 |
22.750 |
| R1032.1350 |
3.5А |
0.027 |
27.050 |
| R1032.1400 |
4А |
0.025 |
31.808 |
| R1032.1500 |
5А |
0.019 |
40.250 |
| R1032.1600 |
6А |
0.018 |
67.245 |
| R1032.1630 |
6.3А |
0.017 |
73.550 |
| R1032.1700 |
7А |
0.015 |
76.280 |
| R1032.2100 |
10А |
0.013 |
77.350 |
| R1032.2120 |
12А |
0.012 |
78.180 |
| R1032.2150 |
15А |
|
|
0.011 |
79.280 |
Электрические характеристики
| % номинального ампера(в) |
Время вздутия |
| 100% * В |
4 часа минимум |
| 200% * В |
120 секунд максимум |
Упаковка
2000 штук предохранителей на 24 мм ленте и катушке на 13 дюймовом (330 мм) катушке
Руководство по выбору предохранителя
Цель этого справочника - помочь инженерам выбрать предохранители, которые обеспечат эффективную защиту цепей для определенных электронных компонентов или оборудования.
Руководство по выбору предохранителя
1.Выберите подходящий размер предохранителя в соответствии с доступным пространством цепи.
2Выберите правильную форму предохранителя в соответствии с способом монтажа цепи.
3.Выберите подходящий предохранитель в соответствии с требованиями стандартов сертификации безопасности продукта: например, C-UL, VDE, SEMKO, PSE, CCC, KC, BSI.
4.Определить правильное значение напряжения предохранителя в соответствии с напряжением, применяемым в цепи.
5.Выберите подходящий номинальный ток предохранителя (In) в соответствии с максимальным нормальным рабочим током цепи.
* Учитывались факторы разложения предохранителей.
*Учитывая снижение температуры предохранителя на основе температуры окружающей среды.
6- Посмотрите на пульс.
*Вычислить значение максимального импульса тока I2 t цепи.
*Вычисляется требуемое значение I2t предохранителя.
Временно-задержка предохранителя обычно рекомендуется при определении импульса отличительного тока.
7.Выберите тип предохранителя.
8Выбранный предохранитель проходит испытания в цепи/продукте.
