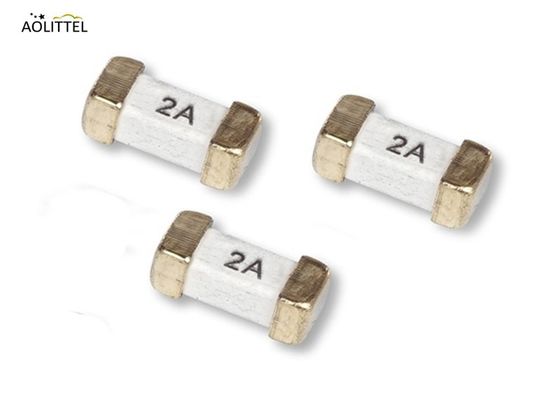

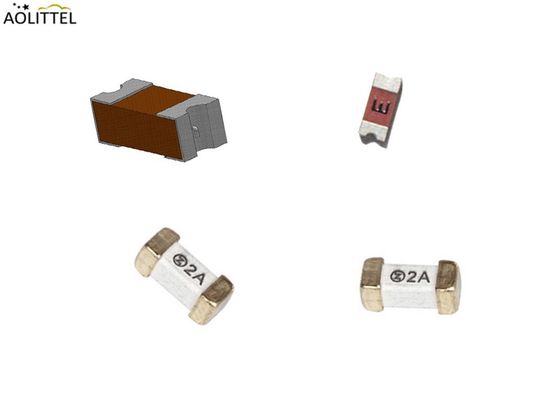

держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания

1000 частей
MOQ
USD 0.04 to 0.06 Per Piece
цена
держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип предохранителя: Предохранитель для поверхностного монтажа кирпичной квадратной формы
Материал: золото/серебр-покрытые латунное, керамический и сплав
Текущий диапазон: 6,3 А (от 0,05 до 20 А)
Метрический: 1808/6125/2410
Сертификат: UL, cUL
Тип удара: Быстродействующий
Размер: 6.1mm*2.5mm
Стандартный: UL 248-14
Направление напряжения: 300VAC
Тело: Трубка Не-прозрачного квадрата керамическая
Плавкая пластина: Провод сплава Cu-Ag
Работая ряд Temp: -55°C к 125°C
Высокий свет:

Поверхностный взрыватель обломока держателя

,

взрыватель поверхностного держателя перестановный

Основная информация
Место происхождения: Китай
Фирменное наименование: Ao littel
Сертификация: UL,CUL
Номер модели: ССФ1630
Оплата и доставка Условия
Упаковывая детали: Лента в вьюрке: 1000 частей
Время доставки: 10 рабочих дней
Условия оплаты: T/T
Поставка способности: 5 000 000 частей в неделю
Характер продукции

держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания

Особенности

Действовать Ÿ быстрый, возможность витхстанд инруш
Компактный размер
Широкая рабочая температура звенела
Широкий диапазон настоящей оценки доступный
Более высокие профили температуры
До максимальной оценки напряжения тока 125В

____________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhmДаунлоад______

Описание

2410 взрывателей держателя поверхности формы квадрата серии ССФ быстро-действуя принимают конструкцию Провод-в-воздуха (ВИР). Небольшой след ноги с широким диапазоном доступной настоящей оценки делает идеал взрывателя для применений предохранения от перегрузок по току, и в цепях АК и ДК используя поверхностную технологию держателя. Серия СМФФ2410 также РоХС уступчивое и свободное от галоид соотвествовать глобальному нормыу по охране окружающей среды.

Сохраненное применение

Блоки батарей
Сотовые телефоны
ДВД-плеера
Цифровые фотокамеры
Оборудования игры
Мониторы и модули ЛКД
Медицинская служба
Оборудование/периферальс ПК родственные
Электропитание
Беспроводная базовая станция

Утверждение агенства и экологическое соответствие

Агенство Ряд ампера Регистрационный номер агенства
держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания 1 50мА | 7А Э340427 (ДЖДИС2)
держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания 2 50мА | 7А Э340427 (ДЖДИС8)
держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания 3 50мА | 7А 2011/65/ЭУ
держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания 4 50мА | 7А 61249-2-21:2003 ИЭК

Электрические характеристики

Часть

Нет.

Ампер

Классифицировать

Напряжение тока

Классифицировать

Ломать

Емкость

Номинальный холод

Сопротивление

(Омы)

И2ТМельтинг

Интеграл (а2. С)

Утверждения агенства
держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания 5 держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания 6
ССФ0250 250мА 300ВАК

50A@300VAC

50A@250VAC

200A@125VAC

0,860 0,145
ССФ0300 300мА 0,620 0,162
ССФ0315 315мА 0,550 0,189
ССФ0375 375мА 0,470 0,200
ССФ0400 400мА 0,380 0,238
ССФ0500 500мА 0,320 0,275
ССФ0600 600мА 0,285 0,470
ССФ0630 630мА 0,256 0,566
ССФ0700 700мА 0,208 0,805
ССФ0750 750мА 0,175 1,240
ССФ0800 800мА 0,155 1,880
ССФ1100 0,148 3,500
ССФ1125 1.25А 0,102 4,760
ССФ1150 1.5А 0,085 6,305
ССФ1200 0,044 8,950
ССФ1250 2.5А 0,043 16,025
ССФ1300 0,033 21,560
ССФ1315 3.15А 0,029 22,750
ССФ1350 3.5А 0,027 27,050
ССФ1400 0,025 31,808
ССФ1500 0,019 40,250
ССФ1600 0,018 67,245
ССФ1630 6.3А 0,017 73,550
ССФ1700 0,015 76,280

Размер

блок: мм

держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания 7

Физические спецификации

Материалы

Субстрат: Керамический

Прекращения: Крышка покрытая Ау латунная

Элемент: Провод покрытого или медного сплава серебра

Солдерабилиты МИЛ-СТД-202, метод 208
Паяя параметры

Припой волны: 260°К, 10 секунд максимальных.

Припой Рефлов: 260°К, припой руки 5 секунд максимальный: 300°К, 2 секунды максимальной.

Пример применения

держатель поверхности формы кирпича 6.3А 300ВАК 2410 СМД Быстро-действуя квадратный сплавляет ССФ1630 для электропитания 8

Совершенствование продукции

1. Размер & форма взрывателя

Форма и размер взрывателя определены доступным космосом в пределах расчета цепи и требований к установки. Примечание: пожалуйста см. этот каталог для характеристик взрывателя и физических спецификаций.

2. Утверждения агенства безопасности

Выберите взрыватель согласно утверждениям сертификации безопасности продукта требуемым уместным. Примечание: пожалуйста см. этот каталог для характеристик взрывателя и физических спецификаций.

3. Оценка напряжения тока

Выбранный взрыватель должен иметь классифицировать напряжения тока более большой чем или равный к прикладному напряжению тока цепи, т.е., подводимому напряжению должен быть более небольшой чем или равный к расклассифицированному напряжению тока. Например, взрыватель 125В можно только использовать в цепи которая более небольшая чем или равный к 125В, таким образом нельзя использовать в цепи 250В. С другой стороны, взрыватель 250В можно использовать в цепи которая более небольшая чем или равный к 250В, таким образом включает ряд 125В.

4. Настоящая оценка (внутри)

Настоящая оценка (внутри) = максимальный устойчивый ход течения/(ратио* взрывателя распадаясь прикладная температура окружающей среды дератинг)
