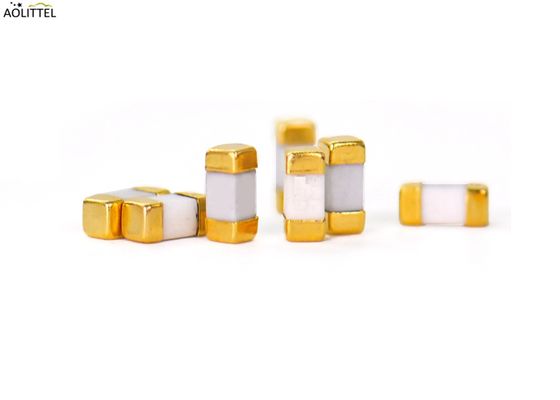

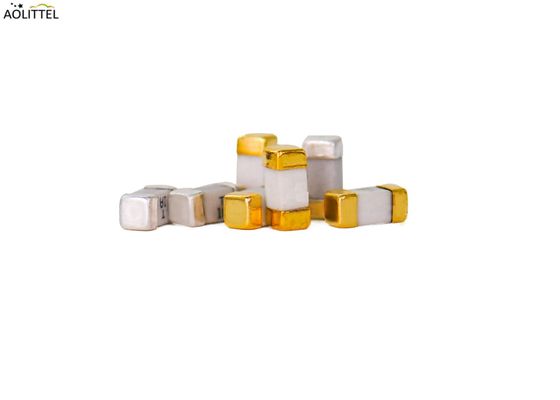

0452.500MRL НАНО 6.1x2.5x2.5mm Керамическая труба корпус Time-Lag поверхность монтаж предохранителя STE0500 500mA 125VAC 125VDC
Размер
единицы: мм
Спецификация
Модель Нет, нет, нет. |
Ампер Рейтинг |
Напряжение Рейтинг |
Разрыв Мощность |
Номинальная холодность Сопротивление (Омм) |
Сплавление Интегральный ((A2.S) |
Одобрения агентства | |
UL | CUL | ||||||
STE0250 | 250 мА | 125ВАК |
50A@300VAC 50A@250VAC 200A@125VAC |
0.860 | 0.145 | ● | ● |
STE0300 | 300 мА | 0.620 | 0.162 | ● | ● | ||
STE0315 | 315 мА | 0.550 | 0.189 | ● | ● | ||
STE0375 | 375 мА | 0.470 | 0.200 | ● | ● | ||
STE0400 | 400 мА | 0.380 | 0.238 | ● | ● | ||
STE0500 | 500 мА | 0.320 | 0.275 | ● | ● | ||
STE0600 | 600 мА | 0.285 | 0.470 | ● | ● | ||
STE0630 | 630 мА | 0.256 | 0.566 | ● | ● | ||
STE0700 | 700 мА | 0.208 | 0.805 | ● | ● | ||
STE0750 | 750 мА | 0.175 | 1.240 | ● | ● | ||
STE0800 | 800 мА | 0.155 | 1.880 | ● | ● | ||
STE1100 | 1А | 0.148 | 3.500 | ● | ● | ||
STE1125 | 1.25А | 0.102 | 4.760 | ● | ● | ||
STE1150 | 1.5А | 0.085 | 6.305 | ● | ● | ||
STE1200 | 2А | 0.044 | 8.950 | ● | ● | ||
STE1250 | 2.5А | 0.043 | 16.025 | ● | ● | ||
STE1300 | 3А | 0.033 | 21.560 | ● | ● | ||
STE1315 | 3.15А | 0.029 | 22.750 | ● | ● | ||
STE1350 | 3.5А | 0.027 | 27.050 | ● | ● | ||
STE1400 | 4А | 0.025 | 31.808 | ● | ● | ||
STE1500 | 5А | 0.019 | 40.250 | ● | ● | ||
STE1600 | 6А | 0.018 | 67.245 | ● | ● | ||
STE1630 | 6.3А | 0.017 | 73.550 | ● | ● | ||
STE1700 | 7А | 0.016 | 76.280 | ● | ● | ||
STE1800 | 8А | 0.015 | 80.750 | ● | ● | ||
STE2100 | 10А | 0.014 | 110.380 | ● | ● | ||
STE2120 | 12А | 0.013 | 158.080 | ● | ● | ||
STE2150 | 15А | 0.012 | 160.680 | ● | ● |
Характеристики
Временное отставание / медленный удар
Низкотемпературный дерейтинг
Небольшие размеры
Широкий диапазон доступного тока 250mA-15A
Широкий диапазон температур работы
Жалоба RoHS
Без галогена
(с) (с) (с) Скачать________
Применение
Ноутбук
Телекоммуникационная система
LCD/PDP телевизоры
Беспроводная базовая станция
ЖК-монитор
Белые товары
Игровая консоль
Офисное автоматическое оборудование
Электрическое питание
Электрические характеристики серии
% амперного балла ((В) |
Время вздутия |
100% * В | 4 часа минимум |
200% * В | 120 секунд максимум |
1000% * В | 10 мин. |
Описание
Поверхностная монтажная фигура | ||||
Нет, нет, нет. | Размер | Удар. | Напряжение | Сеиры |
1 | 0603 | F | 32 В | 06.000 |
2 | 0603 | T | 32 В | 06.100 |
3 | 1206 | F | 32 В | 12.000 |
4 | 1206 | T | 32 В | 12.100 |
5 | 6125 | T | 250 В | SET |
6 | 6125 | F | 250 В | SEF |
7 | 2410 | F | 125 В | SFE |
8 | 2410 | T | 125 В | СТЭ |
9 | 1808 | F | 300 В | СФС |
10 | 1808 | T | 300 В | SST |
11 | 1032 | T | 125 В | R1032 |
12 | 1032 | F | 125 В | R1032 |
Пакет

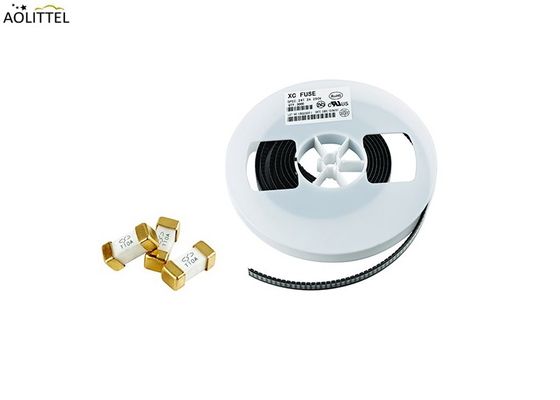

1,000 шт. в 7 дюймовом диаметре. катушка, ширина ленты 12 мм, стандарт EIA 481
Испытание надежности
Нет, нет, нет. |
Положение |
Содержание |
Справочные стандарты |
1 |
Маркировка продукта |
Бренд, амперный рейтинг | Стандарт маркировки AOLITEL |
2 |
Операционная температура |
-55°C до 125°C | IEC60068-2-1/2 |
3 |
Сплавляемость |
T=240°C±5°C, t=3sec±0.5sec, охват ≥95% | MIL-STD-202, Метод 208 |
4 |
Устойчивость к нагреванию при сварке |
10 секунд при 260°C | MIL-STD-202, Метод 210, Условие испытания B |
5 |
Сопротивление изоляции (после открытия) |
10Минимально 1000 Омм | MIL-STD-202, Метод 302, Условия испытания A |
6 |
Тепловой удар |
5 циклов, -65°C / +125°C, 15 минут в каждой крайней | MIL-STD-202, Метод 107, Условия испытания B |
7 |
Механический удар |
Пик 100G ̊ в течение 6 миллисекунд, 3 цикла | MIL-STD-202, Метод 213, Испытание I |
8 |
Вибрация |
0.03 ̊ амплитуда, 10-55 Гц за 1 минуту. 2 часа каждый XYZ=6 часов | MIL-STD-202, Метод 201 |
9 |
Устойчивость к влаге |
10 циклов | MIL-STD-202, Метод 106 |
10 |
Солевой спрей |
5% раствор соли, 48 ч. | MIL-STD-202, Метод 101, Условия испытания B |
