Главная страница /Продукция/Поверхностный взрыватель держателя/Держатель поверхности ядра провода точности УЛ 248-14 креста СинлФузе СФ-2410ФП100В-2 Боурнс сплавляет СЭФ 1.0А быстро действуя 2410

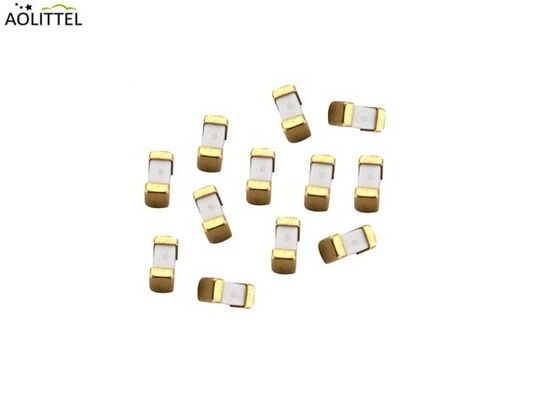

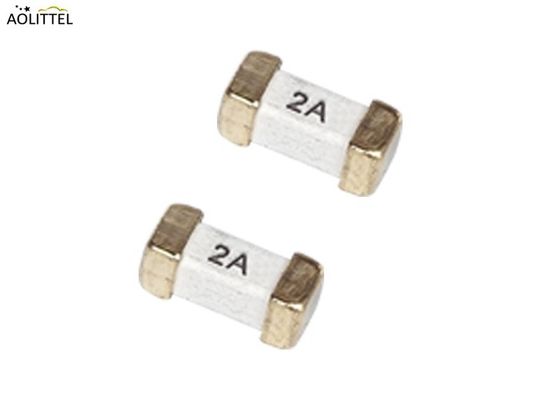

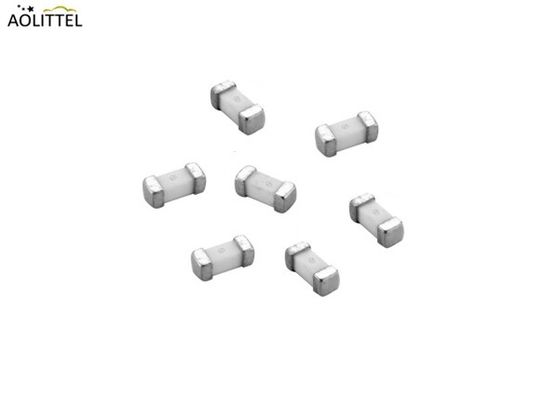

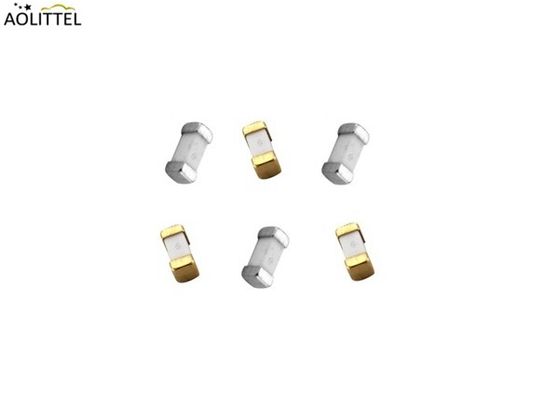

Держатель поверхности ядра провода точности УЛ 248-14 креста СинлФузе СФ-2410ФП100В-2 Боурнс сплавляет СЭФ 1.0А быстро действуя 2410

1000 частей
MOQ
0.035 to 0.06 USD Per Pieces
цена
Держатель поверхности ядра провода точности УЛ 248-14 креста СинлФузе СФ-2410ФП100В-2 Боурнс сплавляет СЭФ 1.0А быстро действуя 2410
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Категория продукции: Поверхностный взрыватель держателя
Производитель: Aolittel
ROHS: Да, да.
Тип предохранителя: Быстрый удар
Нынешний рейтинг: 1A (0.2-7A)
AC оценки напряжения тока: 250 ВПТ
DC оценки напряжения тока: 125 VDC
Размер/группа взрывателя: 2410 (6125 метрическое)
Минимальная рабочая температура: -55C
Максимальная рабочая температура: +125C
Опаковка: Лента в катушке
Номинальное холодное сопротивление: 0,044 ома
Производственное количество упаковки: 1000
Оценка прерывания: 100 a на 250 ВПТ, 50 a на 125 VDC, 300 a на 32 VDC
Выделить:

Поверхностный взрыватель обломока держателя

,

взрыватель поверхностного держателя термальный
Основная информация
Место происхождения: Китай
Фирменное наименование: AO LITTEL
Сертификация: UL
Номер модели: СЭФ1100
Оплата и доставка Условия
Упаковывая детали: Лента в вьюрке, 1 000 ПК в 7 дюймах дя. вьюрок, лента 12мм широкая, стандарт 481 ЭИА
Время доставки: 7-10 рабочих дней
Условия оплаты: T / T, Western Union
Поставка способности: 100.000 частей в неделю
Характер продукции

Борнс SinglFuse SF-2410FP100W-2 Cross UL 248-14 Precision Wire Core Surface Mount Fuses SEF 1.0A Быстродействующие 2410

Применение

ЖК-телевизоры / светодиодные телевизоры
Белые товары
Серверы для ПК

Мониторы с ЖК-дисплеем
Преобразователи постоянного тока и постоянного тока
Инверторы постоянного тока/переменного
Ноутбуки / ультрабуки
Системы связи
Зарядные устройства

(с) (с) (с)Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Скачать________

Особенности

Однократный предохранитель для защиты от перенапряжения
6125 (ЭОС 2410)
Скородействующая точность
Список UL 248-14
Соответствует требованиям RoHS* и не содержит галогенов
Дизайн SMD для проволочного ядра
Поверхностная упаковка для автоматической сборки

Размер

Держатель поверхности ядра провода точности УЛ 248-14 креста СинлФузе СФ-2410ФП100В-2 Боурнс сплавляет СЭФ 1.0А быстро действуя 2410 1

Номерация частей

Каталог

Нет, нет, нет.

Ампер

Рейтинг

Напряжение

Рейтинг

Разрыв

Мощность

Номинальная холодность

Сопротивление

(Омм)

Я...2Сплавление

Интегральный ((А2.S)

 Агентство Одобрения
UL CUL
SEF0200 200 мА 250ВАК

50A@300VAC

50A@250VAC

200A@125VAC

 0.960 0.148 ● ●
SEF0250 250 мА 0.860 0.145 ● ●
SEF0300 300 мА 0.620 0.162 ● ●
SEF0315 315 мА 0.550 0.189 ● ●
SEF0375 375 мА 0.470 0.200 ● ●
SEF0400 400 мА 0.380 0.238 ● ●
SEF0500 500 мА 0.320 0.275 ● ●
SEF0600 600 мА 0.285 0.470 ● ●
SEF0630 630 мА 0.256 0.566 ● ●
SEF0700 700 мА 0.208 0.805 ● ●
SEF0750 750 мА 0.175 1.240 ● ●
SEF0800 800 мА 0.155 1.880 ● ●
SEF1100 1А 0.148 3.500 ● ●
SEF1125 1.25А 0.102 4.760 ● ●
SEF1150 1.5А 0.085 6.305 ● ●
SEF1200 2А 0.044 8.950 ● ●
SEF1250 2.5А 0.043 16.025 ● ●
SEF1300 3А 0.033 21.560 ● ●
SEF1315 3.15А 0.029 22.750 ● ●
SEF1350 3.5А 0.027 27.050 ● ●
SEF1400 4А 0.025 31.808 ● ●
SEF1500 5А 0.019 40.250 ● ●
SEF1600 6А 0.018 67.245 ● ●
SEF1630 6.3А 0.017 73.550 ● ●
SEF1700 7А 0.015 76.280 ● ●

Характеристики окружающей среды

Операционная температура -55 °C до +125 °C
Условия хранения Температура от +5 °C до +35 °C
Влажность от 40 до 75%
Срок годности 2 года с даты производства
Уровень чувствительности к влаге 1
Классификация ESD (HBM) 6 класс

Выступления "Таймс"

% номинального ампера(в)

Время вздутия
100% * В 4 часа минимум
200% * В 120 секунд максимум
1000% * В 10 мин.

Средние временные кривые тока

Держатель поверхности ядра провода точности УЛ 248-14 креста СинлФузе СФ-2410ФП100В-2 Боурнс сплавляет СЭФ 1.0А быстро действуя 2410 2

Испытание надежности

Нет, нет, нет. Испытание Требование Условия испытания Ссылка на испытание
1 Возвращение и изгиб

Изменение DCR ≤ 20 % (≤ 10 % для ≤1 A)

Нет механических повреждений

 3 повторных потока при 245 °C, за которыми следует
2 мм изгиба		 Ссылка на STP
Документ
2 Сплавляемость Покрытие не менее 90% Одно погружение при 245 °C в течение 5 секунд MIL-STD-202
Метод 208
3 Тепло для пайки
сопротивление		 Изменение DCR ≤ 20 % (≤ 10 % для ≤1 A)
Новое покрытие сварки ≤ 75%		 Одно погружение при 260 °C в течение 10 секунд MIL-STD-202
Метод 210
4 Устойчивость к влаге Изменение DCR ≤ ±15 % Нет чрезмерной коррозии 10 циклов MIL-STD-202
Метод 106
5 Солевой спрей Изменение DCR ≤ ±10 %
Никакой чрезмерной коррозии		 48-часовое воздействие, 5% раствор соли MIL-STD-202
Метод 101
6 Механические вибрации Изменение DCR ≤ ±10 %
Нет механических повреждений		 0.4 дюйма D.A. или 30 Г между
5-3000 Гц		 MIL-STD-202
Метод 204
7 Механический удар Изменение DCR ≤ ±10 %
Нет механических повреждений		 1500 Г, 0,5 мс, полусинусовые удары MIL-STD-202
Метод 213
8 Тепловой удар Изменение DCR ≤ ±10 %
Нет механических повреждений		 100 циклов от -65 до +125 °C MIL-STD-202
Метод 107
9 Жизнь Никакой электрический “открывается” во время испытаний
Изменение падения напряжения должно быть меньше
менее ± 20% от исходной величины		 80 процентов номинального тока (75 процентов для предохранителей < 1 А)
в течение 2000 часов при окружающей температуре
+25 °C		 Ссылка на STP
Документ


* Директива RoHS 2002/95/EC от 27 января 2003 г., включая приложение и RoHS переработанная 2011/65/ЕС от 8 июня 2011 г.
** Борнс считает, что продукт является "бесгалогенным", если: а) содержание брома (Br) составляет 900 ppm или менее;
b) содержание хлора (Cl) составляет 900 ppm или менее; и c) общее содержание брома (Br) и хлора (Cl) составляет 1500 ppm или менее.
Спецификации могут быть изменены без предварительного уведомления.
Характеристики и параметры устройства в данном листе данных могут и действительно варьируются в различных приложениях, а фактическая производительность устройства может варьироваться с течением времени.Пользователи должны проверять фактическую производительность устройства в своих конкретных приложениях..

Кривая термического дерабирования номинального тока

Держатель поверхности ядра провода точности УЛ 248-14 креста СинлФузе СФ-2410ФП100В-2 Боурнс сплавляет СЭФ 1.0А быстро действуя 2410 3

Рекомендации по обратному потоку сварки

Держатель поверхности ядра провода точности УЛ 248-14 креста СинлФузе СФ-2410ФП100В-2 Боурнс сплавляет СЭФ 1.0А быстро действуя 2410 4

Состояние обратного потока Сборка без Pb
Средняя скорость роста (Ts ((max) до Tp) 5°С/секунда максимум.
Предварительная нагревка Температура Min (Ts(min)) 150°С
Максимальная температура (Ts ((max)) 200°С
Время (мин до максимума) (т) 60-120 секунд
Возобновление Температура (T)Л) 220°С
Максимальное время (t)Л) 60 секунд
Пиковая температура ((Tp) 260°C максимум
Уровень снижения 5°C/секунду максимум
Время от 25°C до пиковой температуры (Tp) Максимально 8 минут

Рекомендуемый температурный профиль для волновой сварки

Держатель поверхности ядра провода точности УЛ 248-14 креста СинлФузе СФ-2410ФП100В-2 Боурнс сплавляет СЭФ 1.0А быстро действуя 2410 5

Волновая сварка подходит для моделей размера 2410.

Опаковка

1,000 шт. в 7 дюймовом диаметре. катушка, ширина ленты 12 мм, стандарт EIA 481
