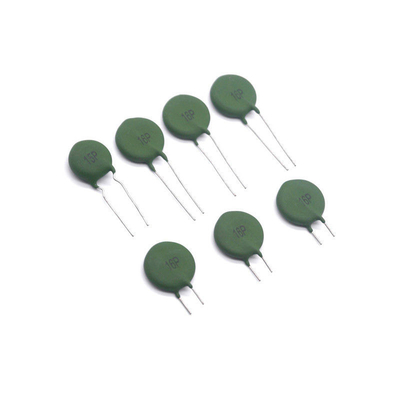

Сопротивление MZ21- P500RMN термистора термистора 18MM PTC коэффициента температуры MZ31 16P положительное

Номер модели:MZ31 серии 15P, 16P,19P типа

Функция:Термистор PTC Специальный для защиты от перенапряжения и перегрузки сварочных машин.

Технические параметры термистора PTC для защиты от перегрузки сварочной машины:

16P номинальное сопротивление R25: обычное 6 Ω, также 3,7 Ω, 5 Ω, 7 Ω, 10 Ω, 12 Ω, 15 Ω

15P, 19P номинальное сопротивление: обычное 15P 101R-100Ω, 19P 101R-100Ω, также 39 Ω, 50 Ω, 120 Ω

Разрешить отклонение сопротивления R25: 100 Ω ± 30%, другие: ± 25 %

Номинальная мощность: 0,5 Вт

Вышеперечисленные три модели используются для защиты от перегрузки сварочных машин от перетока, просто разные размеры сварочных машин используют разные модели термисторов PTC.

Термисторы MZ31 серии 15P, 16P, 19P PTC - это термисторы безопасности в миллион раз автоматической защиты цепи, восстановительности, неоднократного использования и без спускового механизма,шум или защитный компонент, который может защищать и восстанавливать от ненормальной температуры и тока автоматически,который называется "авто восстановить предохранитель" и "десяти тысяч раз предохранитель". Восстанавливаемость, с использованием неоднократно, и без спусковой установки, шум или искры.

Когда цепь находится в нормальном состоянии, ток, проходящий через термистор PTC, меньше номинального тока, а термистор PTC является нормальным и сопротивление небольшое.Не влияет на нормальную работу защищенной схемыКогда схема отказывается и ток значительно превышает номинальный ток, термистор PTC внезапно нагревается и находится в состоянии высокого сопротивления.Схема отключена, чтобы защитить от поврежденияПосле устранения неисправности термистор PTC автоматически возвращается в состояние низкого сопротивления и схема возвращается к нормальной работе.

IV Общее измерение термистора MZ31 MZ32 PTC SY 16P

V Характеристики кривой термистора MZ31 MZ32 PTC SY 16P

VII Преимущество термистора MZ31 MZ32 PTC SY 16P

1.Автоматическая защита цепи, может возобновиться стабильно,

2. без контакта, без шума и без пламени,

3.реагирует быстро,

4. с лучшей защитой от перенапряжения,

5.широкий диапазон рабочего напряжения,

6.небольшое постоянное сопротивление,

7.низкий номинальный ток,

8...небольшое сопротивление, небольшой размер,

9.стабильный в течение длительного времени,

10.не нужно перезагружать питание после защиты от перегрузки,

11.широкий диапазон температур работы, 0 ~ +60°C (V=Vmax), -25 ~ +125°C (V=0),

12Соответствует RoHS.

Специальный термистор PTC для защиты от перегрузки сварочной машины

Внешний вид и размеры ((В: мм)

Термистор 15P:

Диаметр готового продукта 15,5-16,0 мм, размер формы 16 мм.

Расстояние между ногами 7,5 ± 0,5 мм.

Длина стопы: длина разрезанной стопы 5 мм.

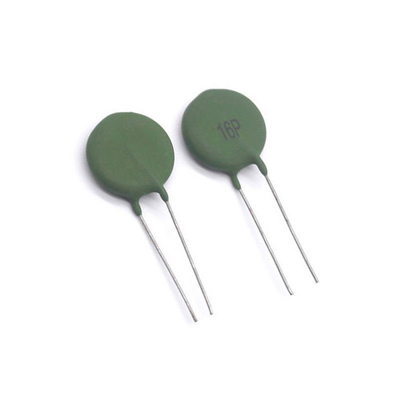

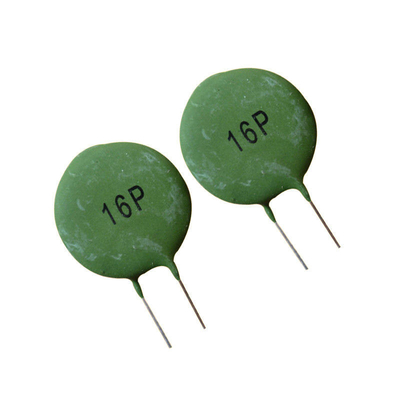

Термистор 16P: диаметр готовой продукции 17-17.5 мм, размер формы 20 мм.

Расстояние между ногами 5 ± 0,5 мм.

Длина стопы: длина разрезанной стопы 8 мм.

Термистор 19P:

Диаметр готового продукта 17,5-18 мм, размер формы 20 мм.

Расстояние между ногами 7,5 ± 0,5 мм.

Длина стопы: длина отрезанной стопы 6 мм.

16P тоньше 15P, а 19P толще 15P и 16P.


VIII Применение термистора MZ31 MZ32 PTC SY 16P

Инверторная сварочная машина становится все более популярной в мире, поскольку технология, необходимая для производства, однако хорошая защита может гарантировать, что инверторная сварочная машина хорошо функционирует в течение длительного времени.Мы можем поставлять все комплектующие для защиты от перенапряжения / перенапряженияНиже приведены списки наших клиентов:

VIIII Производственный процесс термистора MZ31 MZ32 PTC SY 16P

Взвешивание ⇒ Фрезирование шаров ⇒ Пресинтерирование ⇒ Грануляция ⇒ Формирование ⇒ Синтерирование ⇒ Добавление электродов ⇒ Сопротивление
сортировка ⇒ линия давления ⇒ изоляция упаковки ⇒ сборка ⇒ выдержка обнаружения напряжения ⇒ сопротивление
Проверка ⇒ Заключительный осмотр ⇒ Упаковка ⇒ Установка на складе.


X Другие части MZ31 MZ32 PTC термистор SY 16P

MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265
СМЗБ-9H25RH265,СМЗБ-9Z1R0H15,СМЗБ-9Z1R2H15,СМЗБ-9Z1R8H15
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,
WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,
WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145,WMZ12A-22RM100,
WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,
WMZ12A-25RM065,MZ25-25RM085,MZ25-25RM100,MZ25-25RM120,WMZ12A-33RM110,WMZ12A-35RM060,
MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,
WMZ12A-50RM060,MZ23-50RM070,MZ23-50RM075,WMZ12A-55RM060-MZ23-55RM070,WMZ12A-62RM050,
WMZ12A-62RM075, WMZ12A-68RM045, WMZ12A-68RM050, WMZ12A-68RM055, WMZ12A-68RM060,
WMZ12A-75RM045, WMZ12A-82RM040, WMZ12A-68RM060, WMZ12A-101M030, WMZ12A-101M035,
WMZ12A-101M040, WMZ12A-101M045, WMZ12A-101M050, WMZ12A-101M055, WMZ12A-121M030,
WMZ12A-121M035,WMZ12A-121M050,WMZ12A-151M025,WMZ12A-151M030,WMZ12A-151M035,
WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,
WMZ12A-102M004, WMZ12A-152M003, WMZ12A-222M002
