ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF

2500
MOQ
The yuan/0.05/PCS
цена
ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Основная информация
Место происхождения: КИТАЙ
Фирменное наименование: ALT
Номер модели: 0309
Оплата и доставка Условия
Упаковывая детали: T: Выстукивая вьюрок b: Большая часть
Время доставки: 5-8 дни работы
Условия оплаты: MoneyGram
Характер продукции

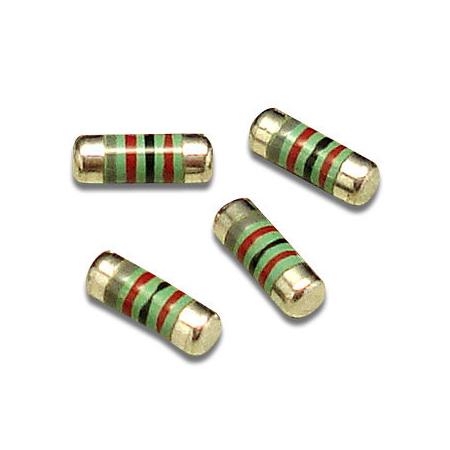

ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 0

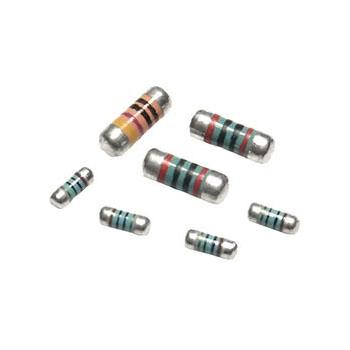

  • ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 1

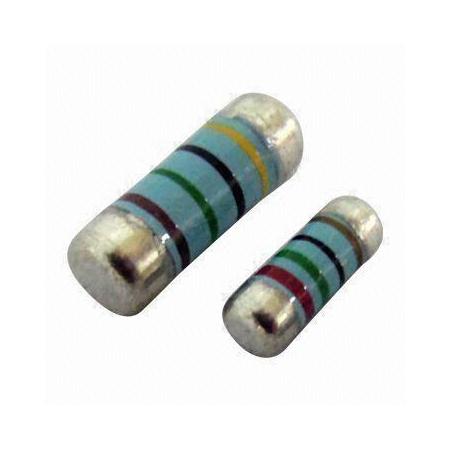

  • ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 2

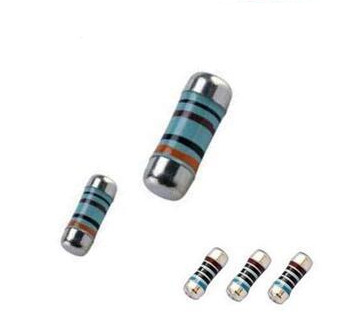

  • ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 3

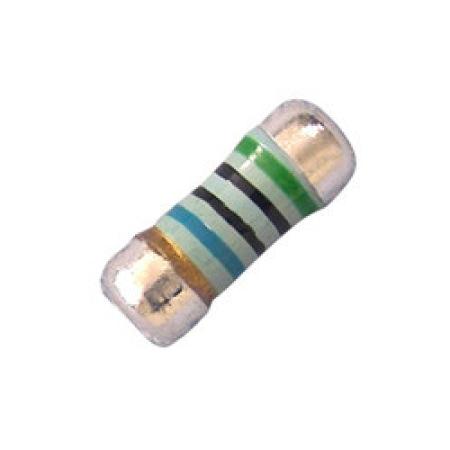

  • ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 4

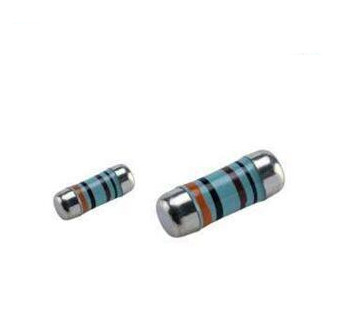

  • ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 5

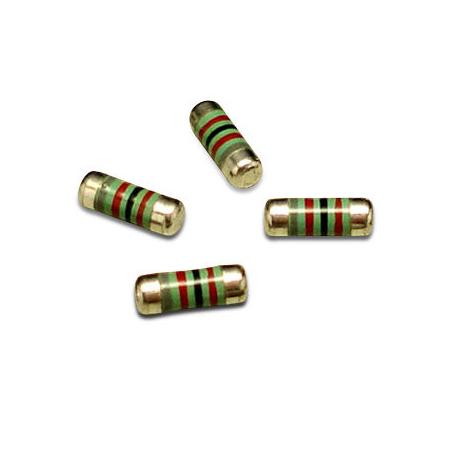

  • ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 6



MELF Фиксированный резистор с сжимаемой пленкой



MELF Fusible Wirewound Film Fixed Resistor применяется к электрическим источникам света, переключающим источникам питания, зарядным устройствам, оборудованию связи, медицинскому электронному оборудованию, испытательному и измерительному оборудованию,Замена подключаемых резисторов в электронном оборудовании, таком как электроника, промышленная продукция и бытовая техника.

Отправить запрос






Описание продукта

MELF Фиксированный резистор с сжимаемой пленкой





Сфера применения MELF Фиксированный резистор из сжимаемой пленки



Настоящий стандарт применяется к электрическим источникам света, переключающим источникам питания, зарядным устройствам, коммуникационному оборудованию, медицинскому электронному оборудованию, испытательному и измерительному оборудованию, автомобилям.

Замена подключаемых резисторов в электронном оборудовании, таком как электроника, промышленная продукция и бытовая техника.

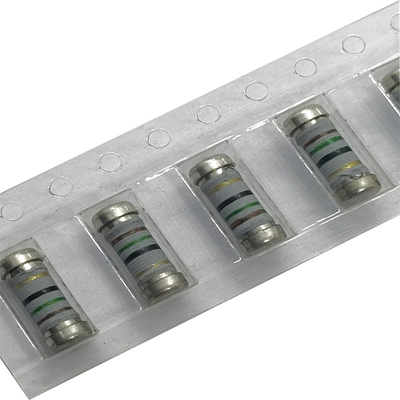

ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 7ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 8ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 9

Особенности МЭЛФ-сплавляемого резистора с фиксированной пленкой



1) Использовать негорячие / эпоксидные смоловые покрытия с характеристиками безопасности негорячей и изоляционной;

2) Миниатюризация для размещения высокой плотности;

3) Удовлетворять требованиям безсвинцовых (Pb) и свинцосодержащих процессов сварки;

4) Может использоваться в автоматических системах сборки поверхности (SMD).



Кривая снижения мощности MELF Фиксированный резистор

ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 10

Размер структуры MELF Фиксированный резистор с сжимаемой пленкой



ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 11

Размер Размер ((мм)
Л D1 Д2 Макс.
0204 3.5±0.2 1.1±0.1 10,4±0.2
0207 50,9±0.2 10,7±0.1 2.1±0.2
0309

Одноклассники 8,5±0.2

Двойная крышка 8,7±0.2

2.5±0.1

Одноклассники 3,1±0.2

Двойная крышка 3,0±0.2



Список материалов MELF Фиксированного резистора с сжимаемой проволокой



Код Имя Материал
1 Покрытие Негорячее / эпоксидное покрытие смолой
2 Цветное кольцо Огнеупорное покрытие
3 Режущая проволока - Я...
4 Фюзель элемент Сплавная проволока
5 Магнитная стойка Алюминиевый керамический корпус / резистивная пленка
6 Кап. Капсула из железа



Номерация деталей MELF Fusible Wirewound Film фиксированного резистора



KNPM 1 100 J S 0309



KNPM: Наименование серии

1: номинальная мощность - 0,125 Вт,00,25 Вт,0.5W, 1W, 2W.

100: Значение сопротивления -- E24 нормальное сопротивление

J: толерантность сопротивления -- F=±1%, G=±2%, J=±5%

S: Код размера -- Это нормальный размер без кода; S- маленький размер; X-Ультра-малый размер.



Электрические характеристики МЭЛФ Фиксированного резистора с сжимаемой проволочной пленкой



Размер Тип Диапазон мощности ((70C) Температурный диапазон°C Изоляционное напряжение V Диапазон сопротивления ((Ω)
±1%, ±2%, ±5%
0204

0.125 Вт

0.25WS

0.5W-X

-55 ¢155 200

МФМ 0,1 ∼ 2,2 М

CFM 1 ¢10M

MOFM 1 ¢ 10K

0207

0.25 Вт

0.5W-S

1W-X

-55 ¢155 250

KNPM 0,22 ‰ 100

MFM 0,1 ‰ 10M

CFM 1 ¢10M

MOFM 1 ¢ 10K

0309

0. 5W

1W-S

2W-X

-55 ¢155 350

KNPM 0,22 ‰ 300

MFM 0,1 ‰ 10M

CFM 1 ¢10M

MOFM 1 ¢ 10K



Общие данные MELF Fusible Wirewound Film Fixed Resistor



Толерантность номинального сопротивления ± 5%
Категория климата 55/155/21
Низкое давление воздуха 8.5кПа
Уровень стабильности 5%
Изменение сопротивления Предельное значение
Долгосрочное испытание ± ((5%R+0,1Ω)
Краткосрочное испытание ± (1% R + 0,05 Ω)
Номинальный ток I2 ((A) = P ((W) / R ((Ω)





Количество и размер упаковки MELF Fusible Wirewound Film Fixed Resistor



9.1 Размер ленты



ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 12



Размер

φA

(мм)

φB

(мм)

φC

(мм)

W T Количество единиц
0204 179±2 60±2 13±0.5 9±1 12±0.5 3000
0207 179/330±2 90±2 13±0.5 10±1 14.5±1 2000/5000
0309 330±2 90±2 13±0.5 16±1 19.5±1 2500



9.2 Размер бумаги MELF Фиксированный резистор с расплавляемой проволокой



ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 13

Размер Размер ((мм)
А. В. W Е F
0204 10,6±0.2 30,8±0.2 8.0±0.2 1.75±0.1 5.25±0.1
0207 20,4±0.2 6.0±0.2 12.0±0.2 1.75±0.1 7.25±0.1
0309 30,6±0.2 80,9±0.2 16.0±0.2 1.75±0.1 9.25±0.1
  P0 P1 P2 D0 T
0204 4.0±0.1 4.0±0.1 2.0±0.1 1.5±0.1 1.65±0.1
0207 4.0±0.1 4.0±0.1 2.0±0.1 1.5±0.1 2.5±0.1
0309 4.0±0.1 8.0±0.1 2.0±0.1 1.5±0.1 3.5±0.1



Цветовая маркировка MELF Фиксированный резистор с сжимаемой пленкой



ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 14



Цвет Первая цифра Вторая цифра Третья цифра Малутиплиер Толерантность
Черный 0 0 0 100 -
Коричневый 1 1 1 101 ± 1
Красный 2 2 2 102 ±2
Оранжевый 3 3 3 103 -
Желтый 4 4 4 104 -
Зеленый 5 5 5 105 ±0.5
Синий 6 6 6 106 ±0.25
Виолетка 7 7 7 107 ±0.1
Серый 8 8 8 108 -
Белый 9 9 9 109 -
Золото - - - 10-1. ± 5
Сливер - - - 10-2. ± 10
Простые - - - - -



Спецификации характеристик MELF Fusible Wirewound Film Fixed Resistor



Характеристики Условия испытания Ограничения
Недолгое перегрузка IEC 60115-1 4.13 5 секунд 2,5x номинальное напряжение (не более максимального напряжения перегрузки) ± 2%
Жизнь в условиях влажности IEC 60115-1 4.24 56 дней номинальная нагрузка (не более максимального рабочего напряжения) при (40±2) °C и (93±3)% относительной влажности
Продолжительность работы 1000 часов IEC 60115-1 4.25.1 Номинальная нагрузка (не более максимального рабочего напряжения) при 1,5 часах включения, 0,5 часах выключения при (70±2) °C ± 5%
Устойчивость к нагреванию при сварке IEC 60115-1 4.18.2 Погрузить резистор в ванну для сварки, измеренную (260±5) °C и удерживать в течение 10±1 секунды ± 1%
Сплавляемость IEC 60115-1 4.17.2 Площадь сварки покрыта после (230±3)°C/(2±0.2) секунд с применением потока 95% минимум.
Вибрация IEC 60115 4.22 Шесть часов в каждом параллельном и осевом направлении с простым гармоническим движением амплитудой 0,75 мм и от 10 до 500 Гц. ± 1%
Термостойкость IEC 60115-1 4.25.3 1000 часов при 200°C без нагрузки ± 1%
Тепловой удар IEC 60115-1 4.19 -55°C 30 минут, +155°C 30 минут, 5 циклов ± 3%
Испытание перенапряжения Напряжение перенапряжения =ALT 0309 Огнеупорные негорячие эпоксидные смолы, покрытые плавными резисторами MELF 15DC P - номинальная мощность, R - значение сопротивления, напряжение перенапряжения не больше, чем указано справа. ± 5%
