Сток 0.5$ IOT AP 1x1 MIMO WLAN Высокая скорость 150 Мбит/с USB Wi-Fi Модуль HR6022 ODM Решения с AltoBeam ATBM6022 802.11n
1Введение.
HR6022 представляет собой высокоинтегрированное и превосходное устройство сетевого интерфейса Wireless LAN (WLAN) USB2.0. Высокоскоростное беспроводное соединение до 150 Мбит/с.
1.1 Обзор
Общее оборудование модуля показано на рисунке 1. Этот дизайн модуля WLAN основан на AltoBeam ATBM6022.Это высокоинтегрированный одночипный 1 * 1 MIMO (Multiple In Multiple Out) беспроводная сеть LAN (WLAN) USB2.0 контроллер сетевого интерфейса, соответствующий стандарту 802.11n
Он сочетает в себе MAC, базовую полосу 1T1R и RF в одном чипе.Он предназначен для обеспечения превосходных характеристик при низком энергопотреблении и повышения преимуществ надежной системы и экономически эффективной.
1.2 Ссылка на спецификацию
Настоящая спецификация основана на дополнительных ссылках, перечисленных ниже.
IEEE 802.11b
iEEE 802.11g
IEEE 802.11n
1.3 Характеристики системы
| Главный чипсет |
AltoBeam ATBM6022 |
| Частота работы |
2.412 ∙ 2.484 ГГц |
| Стандарт WIFI |
iEEE802.11b/g/n 1*1 |
| Модуляция |
802.11b: CCK ((11, 5,5Mbps), QPSK ((2Mbps), BPSK ((1Mbps)
802.11 g/n: OFDM |
| ПГГ Данные о ставках |
802.11b: 11,5.5,2,1 Мбит/с
802.11g: 5448,36,24,18,12,9,6 Мбит/с
802.11n: до 150 Мбит/с |
| Чувствительность приемника |
130M: -70dBm@10% PER; 108M: -70dBm@10% PER; 54M:
-70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10%
PER; 1M: 95 дБм@8% PER |
| Интерфейс хоста |
USB 2.0 |
| Диапазон действия |
До 150 метров в открытом пространстве |
| Мощность радиочастот |
<14dBm@11n,<18dBm@11b,<15dBm@11g |
| Антенна RF |
Внешняя антенна (сопротивление 2,4 ГГц 50 Ом) |
| Поддержка ОС |
Android / Linux |
| Охрана |
WEP,TKIP,AES,WPA,WPA2 |
| Потребление энергии |
3.3Vdc 300mA@11n Макс |
| Операционная температура |
Температура окружающей среды -20~+70°C |
| Температура хранения |
Температура окружающей среды -40~+70°C |
| Влажность |
5% до 90% максимум (неконденсирующий) |
| Размер |
Типичный L13.00*W12.20*H2.00 мм |
2Механическая спецификация

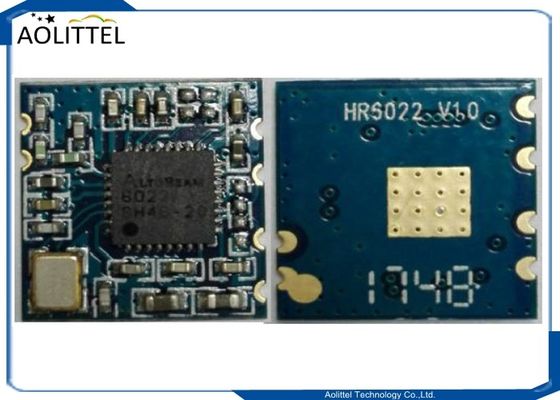

2.1 Оригинальное изображение L13mm*W12.2mm
2.2 Определение подключателя
| # |
Имя |
Описание |
| 1 |
Vbus |
3.3В постоянный источник питания |
| 2 |
Д- |
USB-данные DN |
| 3 |
D+ |
USB Data DP |
| 4 |
ГНД |
Земля |
| 5 |
RF GND |
RF Ground |
| 6 |
МИР 1 |
Внешняя антенна (2,4 ГГц 50 Омм) |
О нас
Aolittel Technology Co., Ltd. новый проект
Основные проекты: производство печатных плат; обработка микросхем SMT, испытания DIP-подключателей, проектирование генерации, OEM и другие услуги по производству и обработке из одного места.
Aolittel Technology Co., Ltd. является профессиональным производителем всех видов электронных продуктов. Основанная в 2012 году, компания работает с проектами: производство печатных плат; обработка микросхем SMT,Вставка DIP, сборка, испытания, проектирование генерации, одностороннее производство и переработка таких материалов, как литейные.
Фабрика печатных плат - с автоматической производственной линией, площадь фабрики более 10 000 квадратных метров, можно производить: однопанельные, двупанельные многослойные платы и т. д. ...месячная производственная мощность 60 000 квадратных метров.

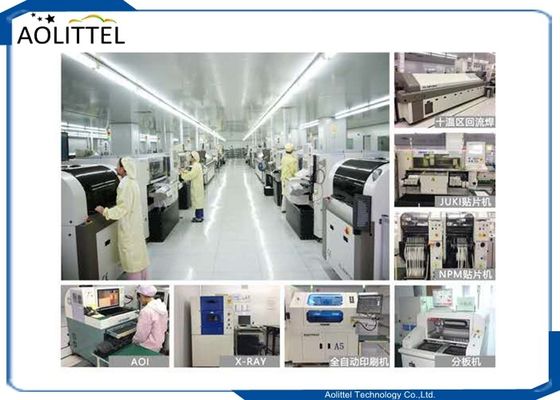

SMT SMT обработка 5 автоматических высокоскоростных линий производства SMT патчей, площадь завода более 6000 квадратных метров, оборудование AOI, рентгеновское, автоматическая печатная машина,Panasonic NPM / JUK устройство для размещения 20На заводе есть сертификация ИСО, 300, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500Учебное заведение по антистатике без пыли класса 000, обеспечивая надежную гарантию качества производства; предоставляя высококачественную продукцию для отечественных и зарубежных клиентов.
Продукция компании состоит из: приставки, мобильные телефоны, GPS, маршрутизаторы, планшеты, игровые консоли, видеокарты, электрические материнские платы, материнские платы для ЖК-телевизоров, панели управления оборудованием и т.д.
Компании, придерживающиеся бизнес-философии "профессиональная честность, удовлетворение клиентов, общее развитие, взаимная выгода и взаимовыгода", с отличным качеством, продуманным обслуживанием,преференциальные цены для каждого возвращающегося клиента.
2.3 Ссылка на планировку
