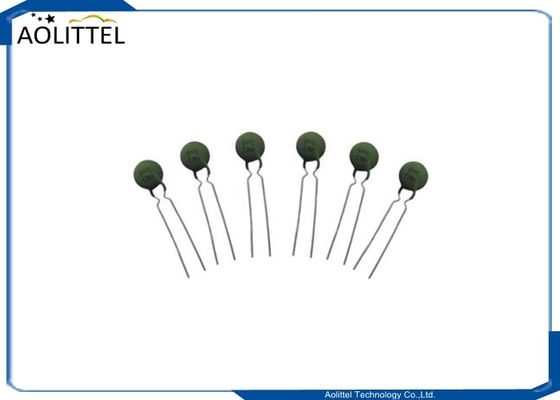

MZ126A PTC Термистор Положительный коэффициент температуры Тепловое сопротивление 12R 2A 270V Для сварщика инверторов
Основные параметры
Покрытие: силикон
Цвет: зеленый
Форма свинца:

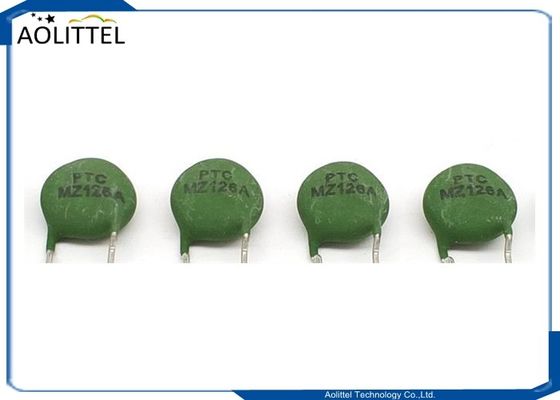

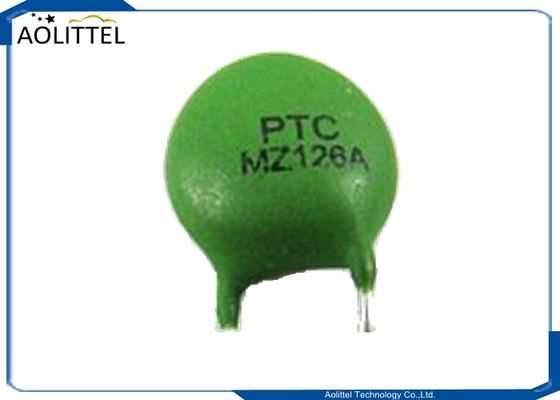

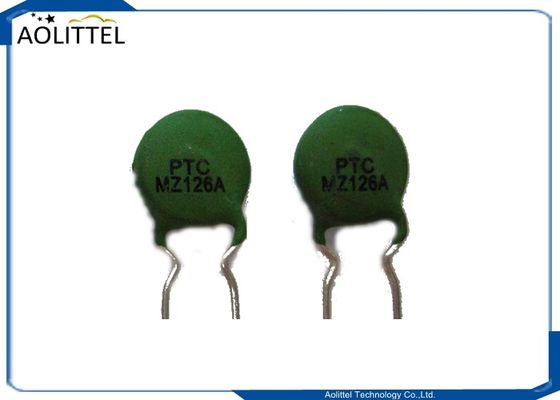

Маркировка:
ПТК
MZ126A
Сопротивление при 25C: 12Ω±30%
Рабочий ток (недействующий ток): 25°C / 170mA 60°C / 130mA 60 мин без действия
Действующий ток ((защитный ток)): 25°C 340mA<300s действие
Максимальный ток:2.0A ΔR/Rn≤20%
Выдерживать напряжение: ≥270V ΔR/Rn≤20%
Размер(мм)
|
Dmax
|
10 мм |
| Hmax |
5 мм |
| F |
5 мм |
| d |
Φ0,5 мм |
| h |
4 мм |
Рабочий принцип
Подключите термистор PTC в серии в цепь нагрузки. Когда цепь находится в нормальном рабочем состоянии, ток через термистор PTC меньше номинального тока.Термистор PTC в нормальном состоянии и сопротивление небольшоеПри отказе цепи ток значительно превышает номинальный ток (2 раза превышает нормальный рабочий ток),и термистор PTC внезапно нагревается, показывающее высокое состояние сопротивления, так что схема находится в относительно "выключенном" состоянии для целей защиты.термистор PTC автоматически возвращается в состояние низкой импеданции и схема возобновляет нормальную работу.
Применение
Инверторная сварочная машина становится все более и более популярной в мире, поскольку технология, необходимая для производства, однако хорошая защита может обеспечить инверторную сварочную машину, функционирующую хорошо в течение длительного времени..Мы можем поставлять все комплектующие для защиты от перенапряжения / перенапряжения. Ниже приведены списки, которые мы поставляем нашим клиентам для вашего рефера:
| Варистор |
07D361K
10D471K 10D681K
14D330K 14D151K 14D221K 14D391K
20D820K 20D102K 20D121K 20D121K 20D391K 20D471K
25D431K 25D751K 25D681K 25D821K
32D431K 25D751K 32D681K 32D821K
|
| Термистор PTC |
126A 15P 16P 16P 16P 5R0M265 08M12RM265 05M120-180 19P MZ72-18ROM MZ11-13N13-20 MZ12-16P2R1H140, MZ12-16P4R7H140, MZ11-16P5R0H265, MZ11-16P6R0H265, MZ11-16P7R0H265, MZ11-16P10RH265, MZ11-16P10RH265, MZ11-16P12RH265, MZ72-18RM
|
| Термистор NTC |
2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| Зажигалка |
Стеклянный предохранитель/Керамический предохранитель 3.6x10mm/5x20mm/6.35x31.8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU
Микро-сплав MTS/MFS/NTS/NFS/TMS/FMS 8x4x8мм
Поверхностный предохранитель 6125 2410 SET/SEF/SFE/STE/SST/SSF
|
Производственный процесс
Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .
Производственная сцена
Номер другой части
MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265 SPMZB-9H25RH265,SPMZB-9Z1R0H15,SPMZB-9Z1R2H15,SPMZB-9Z1R8H15
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145,WMZ12A-22RM100,WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,WMZ12A-25RM065,MZ25-25RM085,MZ25-25RM100,MZ25-25RM120,WMZ12A-33RM110,WMZ12A-35RM060,MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,WMZ12A-50RM060,MZ23-50RM070,MZ23-50RM075,WMZ12A-55RM060-MZ23-55RM070,WMZ12A-62RM050,WMZ12A-62RM075,WMZ12A-68RM045,WMZ12A-68RM050,WMZ12A-68RM055,WMZ12A-68RM060,WMZ12A-75RM045,WMZ12A-82RM040,WMZ12A-68RM060,WMZ12A-101M030,WMZ12A-101M035,WMZ12A-101M035,WMZ12A-101M040,WMZ12A-101M045,WMZ12A-101M050,WMZ12A-101M055,WMZ12A-121M030,WMZ12A-121M035,WMZ12A-121M050,WMZ12A-151M025,WMZ12A-151M030,WMZ12A-151M035,WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,WMZ12A-102M004,WMZ12A-152M003,WMZ12A-222M002
