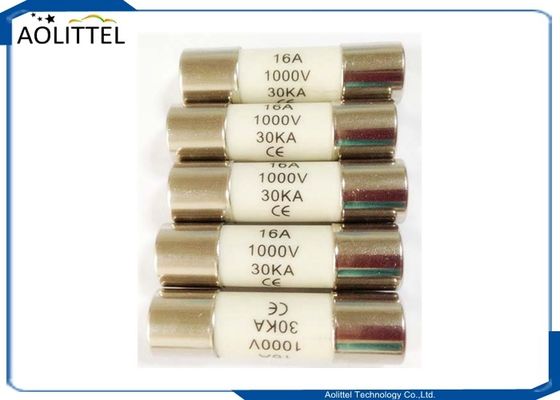

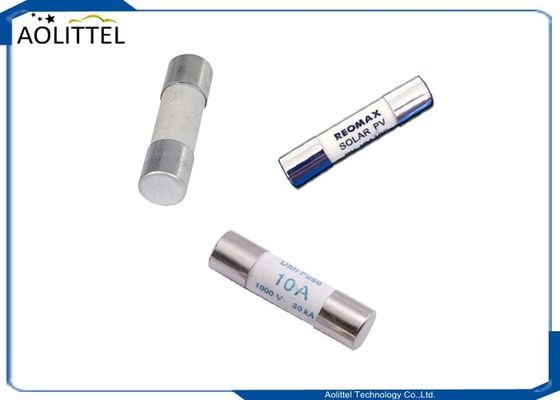

5AG 10x38мм цилиндр карликовый ссылка фотоэлектрическая керамическая трубка предохранитель 10A 1000V gPV для цифровых мультиметров солнечная панель
Описание
Серия PV1000 Solar Protection Fuse Links специально разработана для защиты фотоэлектрических (ФВ) систем.Это семейство фиксирующих устройств типа Midget (10 x 38 мм) может безопасно защищать фотоэлектрические модули и проводники от перенапряжения.По мере того как солнечные системы увеличиваются в размерах, растут и соответствующие требования к напряжению.Это увеличение напряжения системы, как правило, было предназначено для минимизации потерь мощности, связанных с длинными проводкамиСтандартные защитные устройства не предназначены для полной защиты фотоэлектрических панелей..
AOLITTEL предлагает более 11 амперных номиналов, чтобы соответствовать конкретным требованиям в различных приложениях.

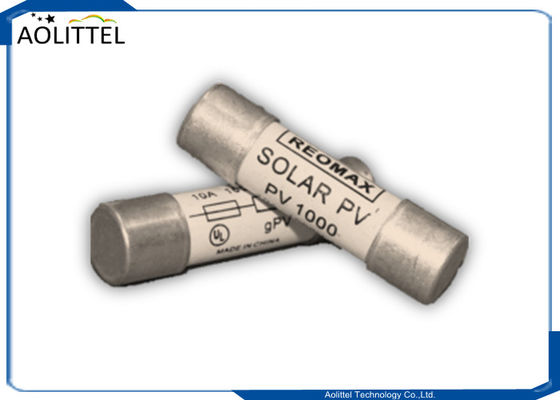

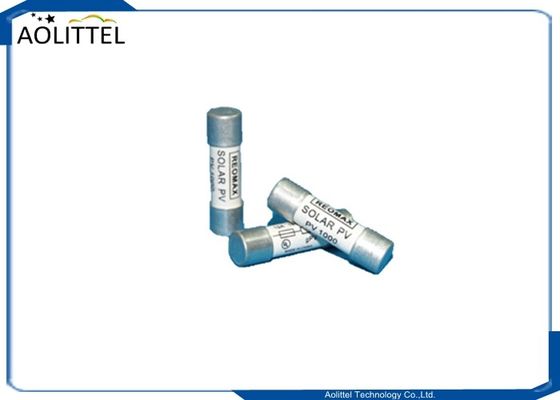

PV1000 серии из 10x38mm, 1000Vdc фотоэлектрических предохранителей предназначены для защиты и изоляции фотоэлектрических струн. предохранители специально разработаны для использования в фотоэлектрических системах с экстремальной температурой окружающей среды,условия высокого цикла и низкого разрыва тока (обратный ток)Четыре стиля доступны для гибкости приложения
10 x 38 мм, 10 ампер, 1000 В керамический предохранитель, обычно используемый в защитных схемах цифровых мультиметров.
Крупные предохранители 10x38 мм помогают обеспечить дополнительную защиту от перенапряжения и способны ограничивать токи с быстродействующей надежностью.10x38 мм карликовые предохранители могут использоваться в различных приложенияхВыберите ниже серию, основанную на электрических потребностях вашей системы.
Особенности
• Соответствует стандартам UL и IEC для фотоэлектрической энергетики
• Низкие потери ватт для повышения энергоэффективности
• Низкие температуры повышения производительности для более точного измерения
• Встроенная версия терминала с застежкой легко применяется при строительстве проволочных ремней
Типичные приложения
• Коробки для комбинирования
• Инверторы
• Рычаг из фотоэлектрической проволоки
Размер (мм)
Спецификация
|
Часть No.
|
Рейтинговый
Текущий
|
Рейтинговый
Напряжение
|
Разрыв
Мощность
|
I2t (A2S)
|
Потеря Ваттов ((W)
|
| Предварительная аркировка |
Всего при 1000В |
0.8В |
1.0в |
| PV1000.1A |
1А |
1000 В
(DC)
|
10 кА,
Константа времени
< 1 мс
|
0.15 |
0.4 |
0.8 |
1.5 |
| PV1000.2A |
2А |
1.3 |
3.4 |
0.7 |
1.1 |
| PV1000.3A |
3А |
4 |
12 |
0.8 |
1.3 |
| PV1000.3.5А |
3.5А |
6.5 |
20 |
0.9 |
1.4 |
| PV1000.4A |
4А |
10 |
28 |
1.1 |
1.4 |
| PV1000.5A |
5А |
19 |
50 |
1.1 |
1.4 |
| PV1000.6A |
6А |
32 |
93 |
1.2 |
1.8 |
| PV1000.8A |
8А |
3.2 |
33 |
1.2 |
2.2 |
| PV1000.10A |
10А |
30 |
70 |
1.3 |
2.3 |
| PV1000.12A |
12А |
50 |
200 |
1.5 |
2.8 |
| PV1000.15A |
15А |
60 |
230 |
1.8 |
3 |
Рекомендации по установке
Предлагаю установку следующего рисунка.
A.Установка клапанов на предохранители
B. Комплект сборки держателей с несколькими полюсами ((1/2/3/4 полюса)
Опаковка
Насыщенные
10 шт. в полибаке; 1 полибаке в каждой внутренней коробке; 18 внутренних коробках в каждой внешней коробке ((6 * 3 уровня)
A. Внутренняя коробка: 54x42x23 мм B. Внешняя коробка 24x17x11 см
Подходящий держатель фотоэлектрического предохранителя
