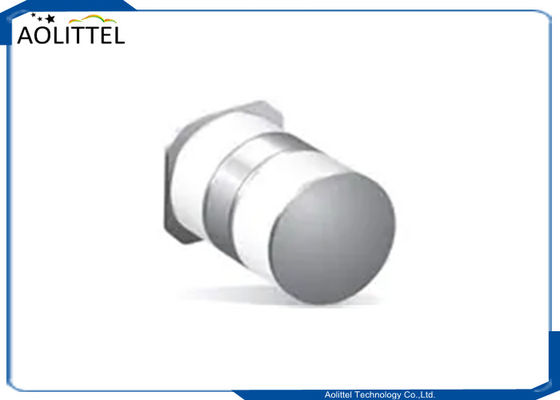

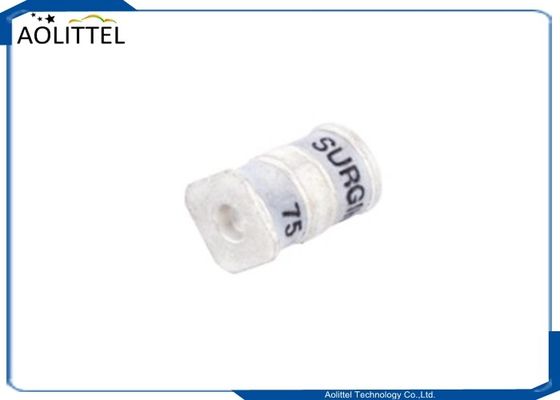

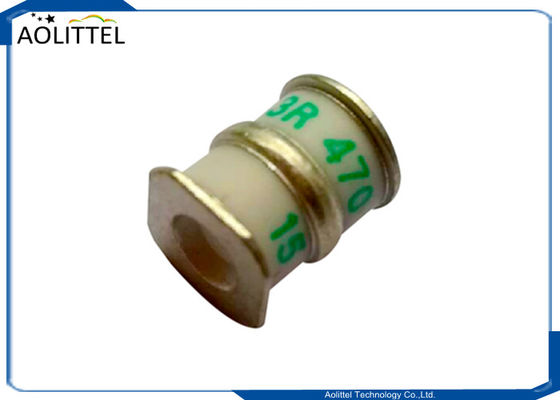

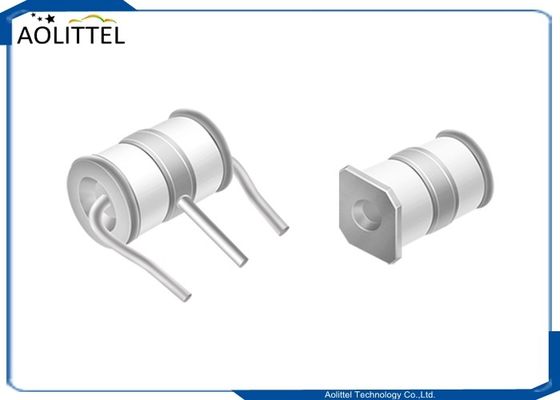

2052 Миниатюрная высоковольтная SMT SMD легкая 3-электродная газоразрядная труба GDT 90V 10KA с двумя квадратными терминалами
Применение
■ xDSL
■ Компьютерная коробка
■ Спутниковое и CATV оборудование
■ Поставщик энергии
■ Потребительская электроника
■ Общее телекоммуникационное оборудование
■Телекоммуникационное оборудование
■ Промышленное оборудование/электроника
■ Потребительская электроника
Размер изделия (единица: мм)
Спецификация
| Часть.Номер |
Напряжение на зажигании постоянного тока ((V) |
1 кВ/μs (V) |
8/20μs (10 раз) (KA) |
Напряжение постоянного тока ((V) |
AC50Hz 1sec ((A) |
Сопротивление изоляции (GΩ) |
Конденсация 1MHz ((PF) |
Продолжительность импульса ((10/1000μs) @ 100A |
| SE90-75X |
75±20% |
700 |
5 |
52 |
5 |
1 |
2 |
300 |
| SE90-90X |
90±20% |
600 |
5 |
52 |
5 |
1 |
2 |
300 |
| SE90-120X |
120±20% |
600 |
5 |
80 |
5 |
1 |
2 |
300 |
| SE90-150X |
150±20% |
600 |
5 |
80 |
5 |
1 |
2 |
300 |
| SE90-200X |
200±20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-230X |
230±20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-250X |
250±20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-350X |
350±20% |
750 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-400X |
400±20% |
800 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-420X |
420±20% |
800 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-470X |
470±20% |
900 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-600X |
600±20% |
1000 |
5 |
135 |
5 |
1 |
2 |
300 |
| SE90-800X |
800±20% |
1400 |
5 |
135 |
5 |
1 |
2 |
300 |
| SE90-112X |
1100±20% |
1750 |
5 |
135 |
5 |
1 |
2 |
300 |
Упаковочная лента
Особенности
• Соответствие требованиям RoHS & HF
• Размер:7.2 мм*5.0 мм
• напряжение постоянного тока: 75~1100V
• Стабильное разрывное напряжение.
• Высокая изоляционная устойчивость.
• Высокое остаточное напряжение.
• Большая способность поглощать преходящий ток.
• Низкая емкость и потеря вставки
• Конструкция поверхностного монтажа
• Симетрическое разрывное напряжение (L-L, L-G)
Общий
Газоразрядные трубы (GDT) используют благородные газы, заключенные в керамические трубы, чтобы обеспечить альтернативный путь цепи для пиков напряжения.Керамическая оболочка и никелевые разъемы позволяют выполнять высокие нагрузки, а Surging предлагает продукты, которые работают на 20KA,40KA,50KA,60KA,100KA и 150KA.Нарушительное напряжение устройств имеет широкий диапазон (до 20% допустимости).Основными приложениями являются высокочастотные телекоммуникационные линии,станции, системы безопасности,HID и высококачественные устройства защиты от перенапряжений (SPD).
2052 SE90 серии легкие 3-электродные газоразрядные трубки (GDT) специально разработаны для защиты телекоммуникаций, промышленности,и потребительской электроники от переходного перенапряжения напряжения, которое может возникнуть в результате ударов молнии и переключения оборудованияЭти устройства предлагают максимальные перенапряжения от 5 до 10 кА, низкую емкость до 2 pF и высокое изоляционное сопротивление > 1 GΩ.Легкие 3-электродные GDT имеют широкий диапазон уровней разрывного напряжения с серией 2056 с диапазоном 90-600В и серией 2052 GDT с симметричным диапазоном разрывного напряжения 230-800V. Для серии 2056 доступен вариант смены с неисправностью
