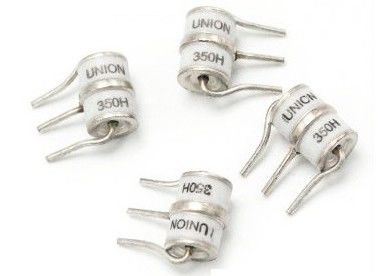

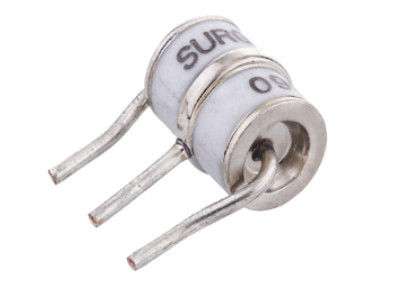

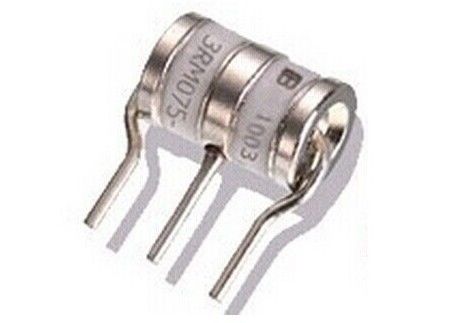

Низкая емкость SE8 серии 3 Электрод 8x10 мм Керамическая газоразрядная труба GDT 75-600V 20% 10KA Для источников питания
Описание
Газоразрядные трубы (GDT) используют благородные газы, заключенные в керамические трубы, чтобы обеспечить альтернативный путь цепи для пиков напряжения.Керамическая оболочка и никелевые разъемы позволяют выполнять высокие нагрузки, а Surging предлагает продукты, которые работают на 20KA,40KA,50KA,60KA,100KA и 150KA.Нарушительное напряжение устройств имеет широкий диапазон (до 20% допустимости).Основными приложениями являются высокочастотные телекоммуникационные линии,станции, системы безопасности,HID и высококачественные устройства защиты от перенапряжений (SPD).
Особенности
• Соответствие требованиям RoHS & HF
• Размер:100,0 мм*8,0 мм
• напряжение постоянного тока: 75 ~ 600 В
• Стабильное разрывное напряжение.
• Высокая изоляционная устойчивость.
• Высокое остаточное напряжение.
• Большая способность поглощать преходящий ток.
• Низкая емкость
• Проектирование микроразрыва
Рекомендуемые применения
• Кабельный модем
• xDSL
• Коробка для установки
• Спутниковое и CATV оборудование
• Поставщик питания
• Потребительская электроника
• Общее телекоммуникационное оборудование
Нумерация частей продукта
SE 8 3 - 230X F

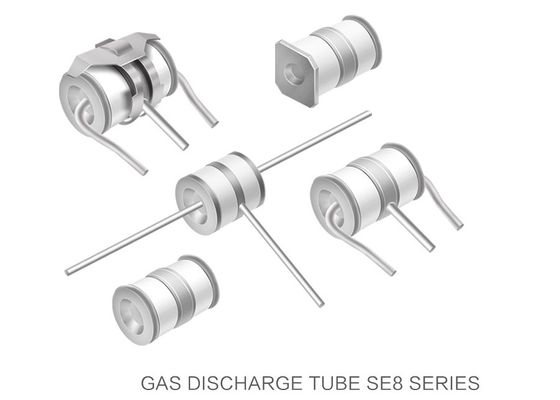

SE 8 :SE8 Серия:ф8*10,SE3 Серия:ф6*8
3 :Тип свинца: 0=SMD,3=Подвижная сила
230X: напряжение постоянного тока:90X=90V 230X=230V
F: Пакет:F=с механизмом отказ-короткий
Электрические характеристики
|
П/Н
(83-я серия)
|
П/Н
(80 серия)
|
П/Н
(83-F серия)
|
DC
Искра
- Покончено.
Напряжение
(V)
|
1 кВ/μs
(V)
|
8/20 мкм
(10 раз) (KA)
|
Напряжение постоянного тока ((V) |
Кондиционер
50 Гц 1 секунда ((А)
|
Сопротивление изоляции (GΩ) |
Конденсация 1MHz ((PF) |
Импульс жизни
(10/1000μs)
@100A
|
|
SE83-75X
|
SE80-75X
|
SE83-75XF
|
75±20% |
700 |
20 |
52 |
20 |
10 |
2 |
300 |
|
SE83-90X
|
SE80-90X
|
SE83-90XF
|
90±20% |
700 |
20 |
52 |
10 |
10 |
2 |
300 |
| SE83-150X |
SE80-150X |
SE83-150XF |
150±20% |
700 |
20 |
135 |
10 |
10 |
2 |
300 |
| SE83-200X |
SE80-200X |
SE83-200XF |
200±20% |
700 |
20 |
135 |
10 |
10 |
2 |
300 |
| SE83-230X |
SE80-230X |
SE83-230XF |
230±20% |
700 |
20 |
150 |
10 |
10 |
2 |
300 |
| SE83-250X |
SE80-250X |
SE83-250XF |
250±20% |
700 |
20 |
150 |
10 |
10 |
2 |
300 |
| SE83-350X |
SE80-350X |
SE83-350XF |
350±20% |
800 |
20 |
150 |
10 |
10 |
2 |
300 |
| SE83-400X |
SE80-400X |
SE83-400XF |
400±20% |
900 |
20 |
150 |
10 |
10 |
2 |
300 |
| SE83-470X |
SE80-470X |
SE83-470XF |
470±20% |
1000 |
20 |
52 |
10 |
10 |
2 |
300 |
| SE83-600X |
SE80-600X |
SE83-600XF |
600±20% |
1100 |
20 |
150 |
10 |
10 |
2 |
300 |
| Напряжение на зажигании постоянного тока |
Измерительное напряжение постоянного тока |
| 75-90В |
50 В |
| 150-400 В |
100 В |
| 420-600В |
250 В |
Размер(Единицы: мм)
|
"83"
(осевой тип свинца)
|
 |
D=8,0 +0,2/-0.8
T=10,0±0.5
T1=13.4 + 0.8/-0.5
L=7,5±0.5
S=4,4±0.4
d=1,0±0.05
H=4,5 мин.
|
|
"80"
(без типа свинца)
|
|
D=8.0 + 0.2/-0.8
T=10,0±0.5
|
|
"83F"
(без типа свинца)
|
|
R1=8.1±0.3
R2=9.8±0.4
T1=13.4 + 0.8/-0.5
L=7,5±0.5
S=4,4±0.4
d=1,0±0.05
H=4,5 мин.
|
Упаковка(Единицы: мм)
Пластиковая палитра
(200x210x10 мм) |
Внутренняя коробка
(210x225x60 мм) |
Внешняя коробка
(450x245x345 мм) |
|
|
|
| 100 шт/ пластиковая палитра |
500 шт/коробка |
5,000 шт/ картон |
Условия хранения продукции на складе
· Условия хранения:
1. Температура хранения: -10°C~+40°C
2Относительная влажность: ≤ 75% RH
3Хранить подальше от коррозионной атмосферы и солнечного света.
Период хранения: 1 год
