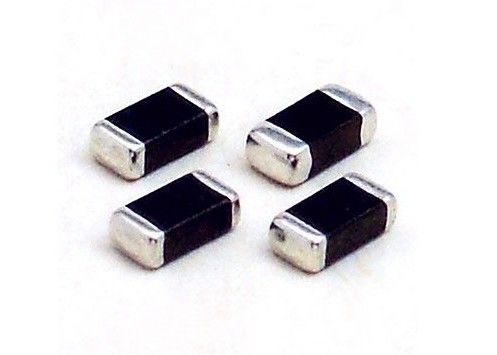

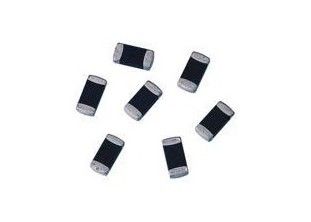

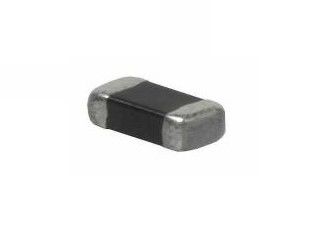

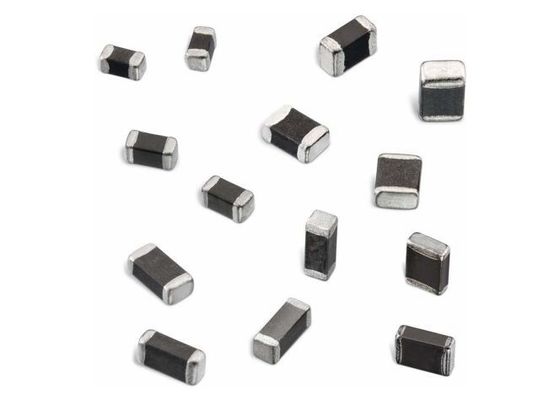

5750 5650 усмирителей пульсации варисторов МЛВ МВР2220-391Г 5.7кс5мм 391В 500А металлической окиси поверхностного держателя разнослоистых переходных

5750 5650 Поверхностная установка Многослойные варисторы оксида металла MLV MVR2220-391G 5.7x5mm 391V 500A Преодолевающие давление

Описание

Серия защиты от перенапряжений включает в себя ряд многослойных варисторов для защиты от сильного преходящего перенапряжения и высоких перенапряжений,такие как импульсы 8/20 мкм с пиковыми токами до 6000 А и импульсы 10/700 мкм до 45 А.

Размер (мм)

Электрические параметры

Особенности

• Высокая способность поглощения энергии

• Высокая способность к перенапряжению в соответствии с IEC 61000-4-5

• Надежная защита от ESD до 30 кВ в соответствии с IEC 61000-4-2, уровень 4

• Возможность высокого перенапряжения напряжения до 2 кВ в течение 10/700 μs согласно IEC 61000-4-5 (типы с VRMS,max ≤ 60 V)

• Двусторонняя защита

• Низкий ток утечки

• Соответствует требованиям RoHS, не содержит свинца

• доступные режимы моделирования PSpice

• Соответствие требованиям AEC - Q200

• Энергия нагрузки и отгрузки по спецификации SAE J1113

• без свинца, с поверхностной установкой

• ∆НО ∆ИНДУКТАНЦИЯ СОВЕТА

• Различные энергетические характеристики

• Не допускается понижение температуры до 125oC

• Высокая способность пикового тока

• Низкий профиль, компактный стандартный размер чипа; (1206, 1210, 1812 и 2220 размеры)

• Внутриродные двунаправленные зажимы

• Никакая пластиковая или эпоксидная упаковка не обеспечивает лучшего уровня воспламеняемости, чем 94V-0

Применение

• подавление индуктивного переключения или других временных событий, таких как EFT и перенапряжение на уровне платы.

• Защита от ESD для компонентов, чувствительных к IEC 61000-4-2 (уровень 4), MIL-STD883C, метод 3015.7, и другие отраслевые спецификации (см. также серию MLE или MLN)

• Обеспечивает защиту транзиторного напряжения для интегральных интегралов и транзисторов • Используется для обеспечения электромагнитной совместимости конечных продуктов

• Заменить большие поверхности TVS Zeners в большом количестве приложений

Промышленное применение

Приложения для безопасности и охраны зданий

Электрические источники

Контрольное и измерительное оборудование

Жесткие диски

Проектирование

Многослойная технология

Уровень воспламеняемости лучше UL 94 V-0

Окончание (см. “Указания по сварке”):

Типы CT с никелевыми барьерными окончаниями (AgNiSn), рекомендуемые для безсвинцовой паяния и совместимые с оловянной/свинцовой паянием

Типы по ТН с серебро-платиновым завершением (AgPt) для рефлюксной и волновой сварки с помощью сварки на основе олова/свинца или без свинца с сваркой, содержащей серебро

Характеристики V/I и кривые понижения

К листу данных прикреплены кривые V/I и derating. Кривые сортируются по VRMS, а затем по размеру корпуса, который включен в обозначение типа.

Энергоемкость отгрузки

Переходный сброс нагрузки происходит, когда нагрузка генератора в автомобиле резко снижается.Самый худший сценарий этого переходного происходит, когда батарея отключена при работе на полной номинальной нагрузкеВ автомобильной промышленности существует ряд различных спецификаций нагрузки, наиболее распространенным из которых является рекомендованный Обществом автомобильных инженеров.спецификация #SAE J1113Из-за разнообразия этих спецификаций нагрузки Aolittel определяет энергетическую способность нагрузки в диапазоне супрессоров MVR как энергию, рассеиваемую самим устройством.независимо от настройки испытательной схемыРезультативная способность обрабатывать энергию нагрузки служит отличным показателем достоинства для супрессора MVR.Стандартные спецификации Load Dump требуют мощности устройства в 10 импульсов при номинальной энергии, в диапазоне температур от -40 до + 125 ° C. Это требование к возможностям вполне соответствует характеристикам всех моделей MVR.Очень высокая способность к поглощению энергии супрессора MVR достигается с помощью высококонтролируемого производственного процесса.Эта технология обеспечивает наличие большого объема подавляющего материала с интердигированной конструкцией слоя для поглощения энергии в чрезвычайно маленькой упаковке.В отличие от эквивалентных диодов Кремниевых ТВС, весь объем устройства MVR доступен для рассеивания энергии сброса нагрузки.пиковые температуры, генерируемые транзиторным отходом нагрузки, значительно ниже и равномерно рассеиваются по всему устройству Это равномерное рассеивание энергии гарантирует, что в пределах зерна P-N супрессора MVR создаются более низкие пиковые температуры.Существует ряд устройств разных размеров, доступных в серии MVRКаждый из них имеет энергетический показатель нагрузки, который зависит от размера.
