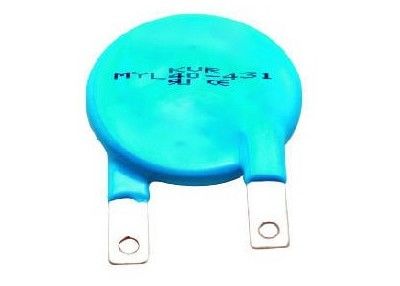

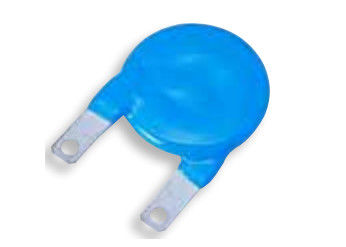

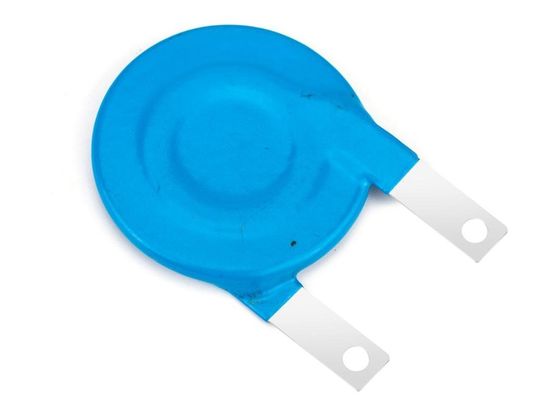

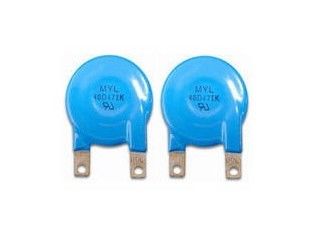

Высокоэнергетическая серия из эпоксидной смолы с однодисковым диском ZNO металлоксидный варистор блок MOV GNR 40D471K 40mm 470V
Описание
Aolittel High Energy Metal Oxide Varistors “D” & “S” Series The High Energy Series large tab-leaded varistors are designed to handle high peak currents and have the ability to absorb large amounts of energy. Available in round (D) and square (S) shapes to allow mounting in various spaces and in bare disc form intended for special applications requiring unique electrical contact or packaging methods provided by the customerЭлектродная отделка этих устройств поддается сварке и может использоваться с контактными устройствами под давлением.Продукты для голых дисков также доступны для определенных приложений, где диски с одинаковым диаметром могут быть наложены.
Эта серия доступна в 40D (40мм) и 53D (53мм) конфигурации одного диска. с одним квадратным доступным в 34S (34мм) конфигурациях. Максимальные возможности пикового тока варьируются от 18,000 ампер до 70Напряжение варистора колеблется от 130 до 1400 вольт.
Особенности
Предоставляется в виде диска для уникальной упаковки высокоэнергетическими дисковыми варисторами (MOV), предназначенными для специальных применений
Опции отделки электродов для сварки
Могут использоваться контактные устройства под давлением и/или дисковое наложение.
Стандартные размеры дисков диаметром 20 мм, 25 мм, 32 мм, 40 мм и 53 мм
Доступная пассивационная изоляция краев
Широкий диапазон рабочего напряжения Vm ((ac) rms 130-750V
Диапазон высокого пикового импульсного тока ITM 20,000A-70,000A
Очень высокая энергоемкость WTM 200J до 1800J
Никакого понижения температуры до 85°C.
Заявления
Защита транзисторов, диодов или полупроводников TRIAC
Защита от перенапряжений в потребительской электронике
Защита от перенапряжений в бытовых электронных приборах, газовых и нефтяных приборах
Реле и электромагнитные клапаны поглощают перенапряжение
Размер (мм)
Толщина
40D201K | 11 |
40D221K | 11 |
40D241K | 11 |
40D271K | 11 |
40D301K | 12 |
40D331K | 12 |
40D361K | 12 |
40D391K | 12 |
40D431K | 12 |
40D471K | 12 |
40D511K | 12 |
40D561K | 12 |
40D621K | 12 |
40D681K | 13 |
40D751K | 13 |
40D781K | 13 |
40D821K | 13 |
40D911K | 13 |
40D951K | 14 |
40D102K | 14 |
40D122K | 14 |
40D142K | 15 |
40D162K | 16 |
40D182K | 18 |
Номер части
Номер части | Vac ((V) | Vdc(V) | V1mA(V) | ИП ((А) | Vc(V) | I ((A) | (J) | @ 1KHz ((pF) |
40D330K | 20 | 26 | 33 ((29.5-36.5) | 60 | 65 | 12000 | 55 | 48000 |
40D390K | 25 | 31 | 39 ((35-43) | 60 | 77 | 12000 | 70 | 35000 |
40D470K | 30 | 38 | 47 ((42-52) | 60 | 93 | 12000 | 85 | 31000 |
40D560K | 35 | 45 | 56 ((50-62) | 60 | 110 | 12000 | 100 | 27000 |
40D680K | 40 | 56 | 68 ((61-75) | 60 | 135 | 12000 | 125 | 24000 |
40D820K | 50 | 65 | 82(74-90) | 300 | 135 | 30000 | 150 | 20500 |
40D121K | 75 | 100 | 120 ((108-132) | 300 | 200 | 30000 | 225 | 13500 |
40D151K | 95 | 125 | 150 ((135-165) | 300 | 250 | 30000 | 285 | 11100 |
40D181K | 115 | 150 | 180 ((162-198) | 300 | 300 | 30000 | 335 | 9500 |
40D201K | 130 | 170 | 200 ((180-220) | 300 | 340 | 40000 | 370 | 8400 |
40D221K | 140 | 180 | 220 ((198-242) | 300 | 360 | 40000 | 400 | 8200 |
40D241K | 150 | 200 | 240 ((216-264) | 300 | 395 | 40000 | 430 | 8000 |
40D271K | 175 | 225 | 270 ((243-297) | 300 | 455 | 40000 | 470 | 7600 |
40D301K | 190 | 250 | 300 ((270-330) | 300 | 500 | 40000 | 510 | 7300 |
40D331K | 210 | 275 | 330(297-363) | 300 | 550 | 40000 | 550 | 6700 |
40D361K | 230 | 300 | 360 ((324-396) | 300 | 595 | 40000 | 570 | 6200 |
40D391K | 250 | 320 | 390 ((351-429) | 300 | 650 | 40000 | 590 | 5100 |
40D431K | 275 | 350 | 430 ((387-473) | 300 | 710 | 40000 | 660 | 4900 |
40D471K | 300 | 385 | 470 ((423-517) | 300 | 775 | 40000 | 720 | 4300 |
40D511K | 320 | 415 | 510 ((459-561) | 300 | 845 | 40000 | 770 | 4200 |
40D561K | 350 | 460 | 560 ((504-616) | 300 | 925 | 40000 | 810 | 4000 |
40D621K | 385 | 505 | 620 ((558-682) | 300 | 1025 | 40000 | 860 | 3800 |
40D681K | 420 | 560 | 680 ((612-748) | 300 | 1120 | 40000 | 900 | 3500 |
40D751K | 460 | 615 | 750 ((675-825) | 300 | 1240 | 40000 | 940 | 3200 |
40D781K | 485 | 640 | 780 ((702-858) | 300 | 1290 | 40000 | 980 | 3000 |
40D821K | 510 | 670 | 820 ((738-902) | 300 | 1355 | 40000 | 1080 | 2900 |
40D911K | 550 | 745 | 910 ((819-1001) | 300 | 1500 | 40000 | 1150 | 2200 |
40D951K | 575 | 765 | 950 ((855-1045) | 300 | 1570 | 40000 | 1200 | 2000 |
40D102K | 625 | 825 | 1000 ((900-1100) | 300 | 1650 | 40000 | 1260 | 1800 |
40D112K | 680 | 895 | 1100 ((990-1210) | 300 | 1815 | 40000 | 1380 | 1600 |
40D122K | 750 | 990 | 1200 ((1080-1320) | 300 | 1980 | 40000 | 1460 | 1500 |
40D142K | 880 | 1140 | 1400 ((1260-1540) | 300 | 2310 | 40000 | 1550 | 1300 |
40D162K | 1000 | 1280 | 1600 ((1440-1760) | 300 | 2640 | 40000 | 1700 | 1150 |
40D101K | 60 | 85 | 100 ((90-110) | 300 | 165 | 30000 | 185 | 16500 |
