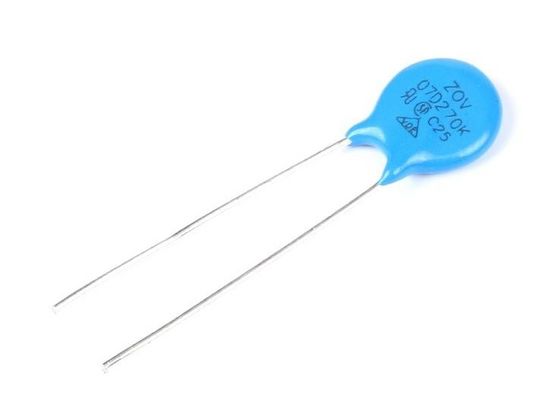

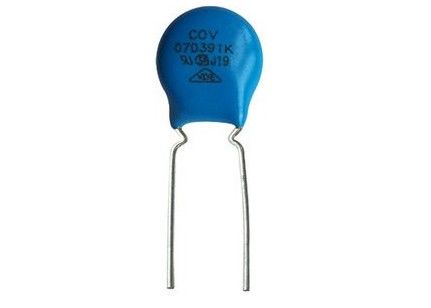

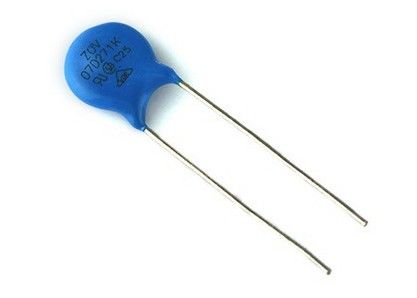

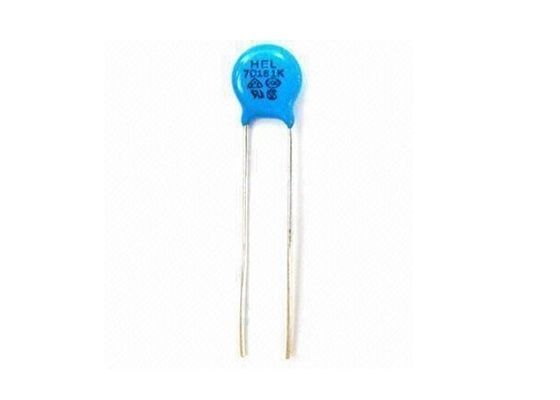

Стандартная серия D 7 мм диск 07D271K 271 270V оксид цинка оксид металла варистор 175VAC 225VDC напряженно-зависимый резистор
Характеристики
Высокопроизводительное подавление транзиторного напряжения
Короткое время ответа на перенапряжение
Низкое рассеивание мощности в режиме ожидания
Отличные зажимательные характеристики
Высокая производительность, устойчивая к потокам
Высокая надежность
UL, CSA, VDE и SEV признаны
Номерация частей
|
Часть
Число
|
Вакуум
(V)
|
Vdc
(V)
|
V1mA
(А)
|
ИП
(А)
|
Vc
(V)
|
I ((A)
Стандартный
|
I ((A)
Высокая волна
|
(J)
Стандартный
|
(J)
Высокая волна
|
Рейтинговый
мощность ((W)
|
С@
1KHz ((pf)
|
| 07D180K ((J) |
11 |
14 |
18 ((15-21.6) |
2.5 |
36 |
250 |
500 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K ((J) |
14 |
18 |
22 ((19.5-26) |
2.5 |
43 |
250 |
500 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K ((J) |
17 |
22 |
27 (((24-31) |
2.5 |
53 |
250 |
500 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K ((J) |
20 |
26 |
33 ((29.5-36.5) |
2.5 |
65 |
250 |
500 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K ((J) |
25 |
31 |
39 ((35-43) |
2.5 |
77 |
250 |
500 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K ((J) |
30 |
38 |
47 ((42-52) |
2.5 |
93 |
250 |
500 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K ((J) |
35 |
45 |
56 ((50-62) |
2.5 |
110 |
250 |
500 |
3.1 |
6.0 |
0.02 |
890 |
| 07D680K ((J) |
40 |
56 |
68 ((61-75) |
2.5 |
135 |
250 |
500 |
3.6 |
7.0 |
0.02 |
740 |
| 07820K ((J) |
50 |
65 |
82(74-90) |
10 |
135 |
1200 |
1750 |
5.5 |
10 |
0.25 |
600 |
| 07D101K ((J) |
60 |
85 |
100 ((90-110) |
10 |
165 |
1200 |
1750 |
6.5 |
12 |
0.25 |
500 |
| 07D121K ((J) |
75 |
100 |
120 ((108-132) |
10 |
200 |
1200 |
1750 |
7.8 |
13 |
0.25 |
420 |
| 07D151K ((J) |
95 |
125 |
150 ((135-165) |
10 |
250 |
1200 |
1750 |
9.7 |
13 |
0.25 |
330 |
| 07D181K ((J) |
115 |
150 |
180 ((162-198) |
10 |
300 |
1200 |
1750 |
11.7 |
16 |
0.25 |
280 |
| 07D201K ((J) |
130 |
170 |
200 ((180-220) |
10 |
340 |
1200 |
1750 |
13 |
17 |
0.25 |
250 |
| 07D221K ((J) |
140 |
180 |
220 ((198-242) |
10 |
360 |
1200 |
1750 |
14 |
19 |
0.25 |
23007D |
| 07D241K ((J) |
150 |
200 |
240 ((216-264) |
10 |
395 |
1200 |
1750 |
15 |
21 |
0.25 |
210 |
| 07D271K ((J) |
175 |
225 |
270 ((243-297) |
10 |
455 |
1200 |
1750 |
18 |
24 |
0.25 |
185 |
| 07D301K ((J) |
190 |
250 |
300 ((270-330) |
10 |
500 |
1200 |
1750 |
20 |
26 |
0.25 |
165 |
| 07D331K ((J) |
210 |
275 |
330(297-363) |
10 |
550 |
1200 |
1750 |
23 |
28 |
0.25 |
150 |
| 07D361K ((J) |
230 |
300 |
360 ((324-396) |
10 |
595 |
1200 |
1750 |
25 |
32 |
0.25 |
140 |
| 07D391K ((J) |
250 |
320 |
390 ((351-429) |
10 |
650 |
1200 |
1750 |
25 |
35 |
0.25 |
130 |
| 07D431K ((J) |
275 |
350 |
430 ((387-473) |
10 |
710 |
1200 |
1750 |
28 |
40 |
0.25 |
115 |
| 07D471K ((J) |
300 |
385 |
470 ((423-517) |
10 |
775 |
1200 |
1750 |
30 |
42 |
0.25 |
105 |
| 07D511K ((J) |
320 |
415 |
510 ((459-561) |
10 |
845 |
1200 |
1750 |
30 |
45 |
0.25 |
100 |
| 07D561K ((J) |
350 |
460 |
560 ((504-616) |
10 |
925 |
1200 |
1750 |
30 |
49 |
0.25 |
90 |
| 07D621K ((J) |
385 |
505 |
620 ((558-682) |
10 |
1025 |
1200 |
1750 |
33 |
55 |
0.25 |
80 |
| 07D681K ((J) |
420 |
560 |
680 ((612-748) |
10 |
1120 |
1200 |
1750 |
33 |
60 |
0.25 |
75 |
| 07D751K ((J) |
460 |
615 |
750 ((675-825) |
10 |
1240 |
1200 |
1750 |
67.2 |
65 |
0.25 |
70 |
| 07D781K ((J) |
485 |
640 |
780 ((702-858) |
10 |
1290 |
1200 |
1750 |
67.2 |
65 |
0.25 |
70 |
| 07D821K ((J) |
510 |
670 |
820 ((738-902) |
10 |
1355 |
1200 |
1750 |
67.2 |
70 |
0.25 |
60 |
Размер (мм)
|
Dmax
|
9
|
|
Hmax
|
11
|
|
В минуту
|
25
|
|
А±1
|
5
|
|
±0.02
|
0.6
|
Толщина Tmax.
|
180K - 680K
|
5.0
|
621K-681K
|
7.0
|
|
820K - 201K
|
5.0
|
751K-821K
|
7.5
|
|
221К-331К
|
5.5
|
|
|
|
361К-471К
|
6.0
|
|
|
|
511K-561K
|
6.5
|
|
Заявления
Защита от перенапряжений в:
потребительская электроника
промышленная электроника
коммуникационная электроника
системы измерения и контроля
электронные бытовые приборы
Защита от перенапряжений, вызванных ударом света по входящим линиям электропередач.
Защита диодов ректификации, SCR, силовых транзисторов, полупроводниковых устройств и т.д.
Определение терминов варистора
Номинальное напряжение RMS, номинальное напряжение DC:
Максимальные назначенные значения напряжения энергосистемы, которое может применяться непрерывно между терминалами устройства.
Напряжение варистора: характеристика испытания, используемая для классификации варисторов по типу.Характеристики зажима напряжения варистора могут быть определены на различных уровнях испытаний..
Номинальный пиковый одноимпульсный переходный ток: Максимальный приливный ток, волновая форма 8/20 мкм, который варистор может выдерживать при одном приливе.
Наименованная одноимпульсная переходная энергия: максимально допустимая энергия для одного импульса (см. указанные формы волн).
Максимальное напряжение зажима: измеряемое пиковольтное напряжение через концы устройства, когда через варистор проводится импульс тока указанной амплитуды и формы волны.
Типичная емкость: Типичные значения емкости измеряются при испытательной частоте 1 кГц. Значения емкости предназначены только для справочных целей и не подлежат исходному осмотру.
Общие характеристики
Температура хранения: от -55°C до +125°C
Температура рабочей поверхности: 125°C
Рабочая температура окружающей среды: от -55°C до +85°C ((без понижения температуры)
Максимальный коэффициент напряжения-температуры: <-0,05%°C
Сопротивление изоляции: минимум 1000 мегаом
Hi Pot (Подвод к делу, 1 минута): 2500 ВДК
Типичное время отклика: <15 наносекунд
Эпоксид: 94V-0
Текущее ≈ энергетическое понижение (> 85°C ): -2,5% ≈°C DC
Ток утечки: максимум 200μA (при номинальном рабочем напряжении постоянного тока)
Способность к сварке: MIL-STD-202F
Рейтинги рассеивания мощности ((P, в ватах): Все определения соответствуют спецификациям IEEE C62.33.
Предложение по резке свинца варистором
A: 4,0 ±1,0 мм ((Сжатая свинцовая резка для 5D, 7D)
B: 3,0 ±1,0 мм ((Сжатая свинцовая резьба для всех размеров диаметра)
C: 4,5 ± 1,5 мм ((Сжатые свинцовые резки для 10D, 14D)
D: 6,5 ± 1,0 мм ((Сжатые свинцовые резки для всех размеров диаметра)
E: 4,0 ±1,0 мм ((Прямая свинцовая резка для 5D, 7D, 10D, 14D, 20D)
F: 5,0 ±1,0 мм ((Разрезание свинцового свинца для 10D, 14D)
J: 3,0 ± 0,5 мм K: 3,5 ± 1,0 мм
Пиковый ток на импульс против длительности импульса
Снижение энергии по сравнению с температурой
