Защита от ударов на вертикальной монтажной панели PCB H3-02 10A 250VAC для цилиндрических стеклянных труб
Почему PCB-подставки важны?
Защита предохранителей необходима, потому что они сами защищают схемы от перенапряжения.разрыв цепи.С помощью PCB-установки ваш предохранитель защищен и вы можете легко сменить его при необходимости.
Заявления
- Бытовая техника
- Медицинское оборудование
Описание
Печатные пластинки, или держатели предохранителей, обеспечивают оборудование для установки предохранителя.Они обычно спроектированы так, что неправильный предохранитель не может быть помещен в крепление, с вкладкой, предотвращающей случайное неправильное использование.
Типы крепежных устройств для ПКБ
Открытые подставки для печатных плат выпускаются в двух основных типах, открытых или полностью закрытых.Для полностью закрытого сорта может использоваться носитель предохранителя, который вставляется в держатель, или может использоваться другой способ полностью закрыть предохранитель..
Как открытые, так и закрытые крепежи для печатных плат доступны в различных стилях терминалов, включая быстрое отключение, сварные и угловые версии.
Основные параметры
|
Наименование продукта
|
Удерживатель предохранителя для ПКБ
|
|
П/Н
|
H3-02
|
|
Поломка напряжения
|
AC2500 1 минута
|
|
Сопротивление изоляции
|
500 В постоянного тока 100 МΩ
|
|
Рейтинговые значения
|
10А 250ВА
|
|
Температурный диапазон
|
-20 °C -150 °C
|
|
Класс воспламеняемости
|
UL94V0
|
|
Стандартный
|
IEC-60335-1 ГБ_9364.6-2001
|
|
Сертификация
|
ISO9001, ROHS,
|
|
Установка
|
ПКБ-монтаж
|
|
Материал
|
Термоустойчивый клей, латунь
|
|
Международное одобрение
|
CE, CQC, UL, VDE
|
|
Размер предохранителя
|
Зажигалка 5х20 мм
|
|
Применение
|
Он подходит для установки панелей всех
электрическое и электронное оборудование,
оборудование для испытаний и звуковое оборудование.
|
Размер (мм)

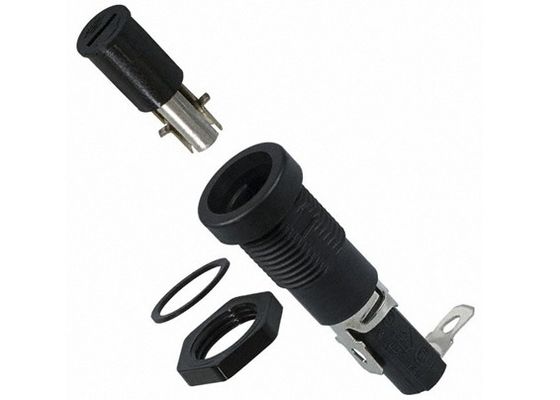

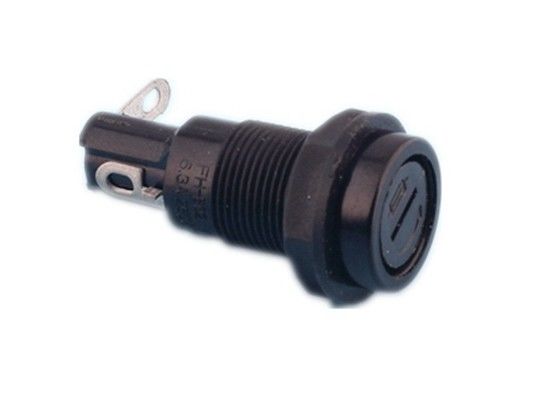

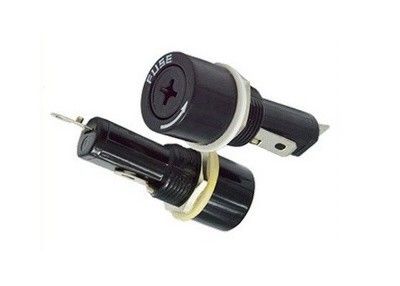

Фактические фотографии продукта
Кривые понижения
Особенности
Подставка для предохранителя ПКБ, размер предохранителя 5х20 мм, номинальный ток 10А, номинальное напряжение 250В, монтаж ПКБ, никелированный контактная латунь, тело фенолное, черное, крышка штыка, высота 36,5 мм, диаметр 12 мм,этот держатель предохранителя идеально подходит для вертикальной установки на ПХБ, корпус и крышка, отливные из фенола, крышку можно снять отвёрткой или пальцем, UL flame 94V-1 одобрен.
Принимает предохранители размером 5 x 20 мм
Нормальная мощность 10A 250В переменного тока
Корпус и колпачок, формованные из фенола
Крышку можно снять на отвертку или отпустить пальцем.
Никелевые латунные терминалы
Размеры 36,5 x 12 мм
Одобрение UL для пламени 94V-1
