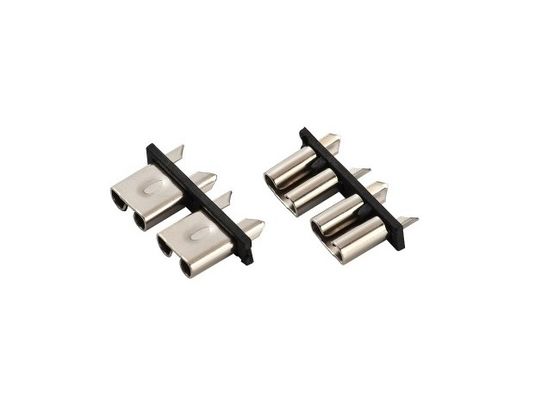

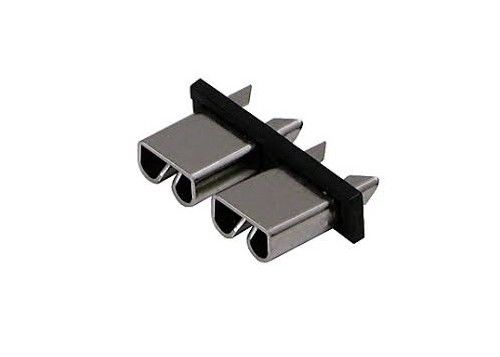

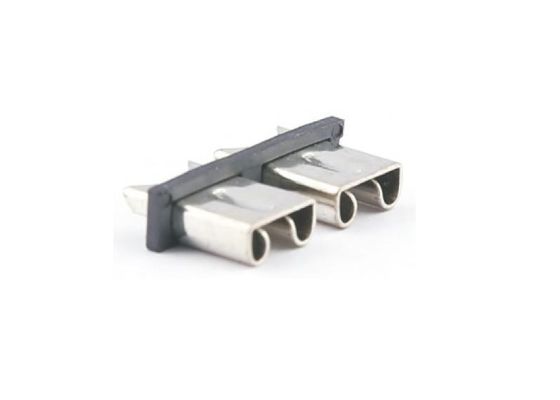

весны блока патрона предохранителя автомобиля держателя ПКБ 20А контакт предохранительного патрона вертикальной латунный для взрывателя лезвия АТО АТК автомобильного стандарта 19мм автоматического

20А ПХБ вертикальная установка автоблокировщик блок пружина латунный фитиль для 19 мм Автомобильный стандарт ATC ATO Авто Блейд Фитиль

Размер (мм)

Спецификация

Основные особенности

Вертикально устанавливаемые держатели ПКБ для стандартных предохранителей для лопастей.
Проектированные для устойчивости к вибрациям и ударам
Ориентация ног обеспечивает правильную установку ПКБ
Проходные отверстия для монтажа ПКБ
Пригодные для волновой сварки
Держит предохранитель надежно даже после нескольких вставках
Дизайн малого профиля с экономией пространства
Двойная версия имеет максимальную рабочую температуру 145°C
Нормированный от 6,3 до 30 А
Доступно с остановками или без них
Сохраняет положение во время процесса сварки

Описание

Наряду с держателями предохранителей и крышками предохранителей, клинки предохранителей предназначены для обеспечения плотного корпуса между клинком и фактическим предохранителем.Просмотрите клипы предохранителей здесь или свяжитесь с нами, если вы не можете найти то, что вам нужно.

Авто-зажимы предназначены для прямой установки предохранителей на печатные платы наиболее экономичным способом, что позволяет легко установить и заменить предохранители без использования инструментов.и промышленных применений эти клинки предохранителей предлагают размещение предохранителя на печатных пластинках с использованием проходных булав и экономия места по сравнению с держателями предохранителей и блоками.

Держатели предохранителей могут быть спроектированы так, чтобы они помещались в любой тип электрической цепи, обеспечивая, чтобы в конструкции всегда была обеспечена адекватная защита цепи.Клипки на предохранители для лезвиев MPD изготовлены с надежностью в качестве конечной цели.Клипсы для предохранителей для лезвиев предназначены для надежной установки предохранителей для лезвиев в высоко настраиваемом виде с конфигурацией для вертикального и горизонтального ввода предохранителей, что позволяет им использоваться практически в любой конструкцииКлипсы для предохранителей используются для экономии места над держателями предохранителей или блоками.

Зажимы для предохранителей

Следуйте шагам, чтобы выбрать амперность предохранителя и держатель предохранителя или блок предохранителя.

Выбор ампеража предохранителя

В этом шаге, найти соответствующее амперное питание предохранителя в пределах диапазона минимального и максимального

А.Найдите максимальный ампераж предохранителя, следуя размеру провода AWG (из части 1 этой серии) по диаграмме.Выберите:

колонка с однопроводным или объединенным проводом, и
Синяя полоса снаружи или внутри машинного помещения
Пример: для одного провода 4 AWG за пределами машинного отделения максимальная амперность предохранителя составляет 150 А.

В.Вычислить МИНИМУМНЫЙ АМПЕРАЖ БЕЗПУТНОСТИ, умножив номинальное амперное напряжение продукта на 125%.

Пример: 80A x 125% = 100A.

ВВыберите FUSE AMPERAGE близко к середине этого диапазона. Средние значения обычно приемлемы. Рассмотрим требования для каждой отдельной схемы.

Пример: 125A - это от 100A минимум до 150A максимум.

DНайдите доступные предохранители, используя таблицу.

Выберите держатель или блок предохранителя

С амперностью предохранителя и доступных типов в уме, найти правильный держатель предохранителя или блок

А.Используя те же цветные заголовки, что и в вышеприведенных шагах, пройдите по столбцам вниз, чтобы найти держатели или блоки предохранителей, которые соответствуют вашим конкретным требованиям.

В.Рассмотрим факторы окружающей среды

Изоляционные крышки защищают предохранители от случайного короткого замыкания
Требуется защита от зажигания, если могут накапливаться горючие пары
Защита от проникновения защищает предохранители от опрыскивания, промывания или влаги

ВРешите между линейным держателем предохранителя или блоком

Хранители предохранителей компактны и удерживают один предохранитель с низким амперажем
Блоки предохранителей устанавливаются на твердую поверхность и могут содержать один предохранитель или несколько предохранителей
