| Упаковка |
■ |
Насыщенные |
200 шт. на мешок |
800 шт. на коробку |
1600 шт/картон |
| □ |
Кассета и катушка |
---- шт. на барабан |
------ шт/коробка |
------ шт/картон |
| □ |
Аммопаки |
---- шт. / мешок |
Я не знаю. |
------ шт/картон |
Особенности
• Разработан для облегчения соответствия UL1449 для продуктов SPD
• Высокий пиковый ток перенапряжения до 10 кА
• Волновая сварка
• Стандартная форма свинца и вариант расстояния
• диапазон температур работы от -55°C до +85°C

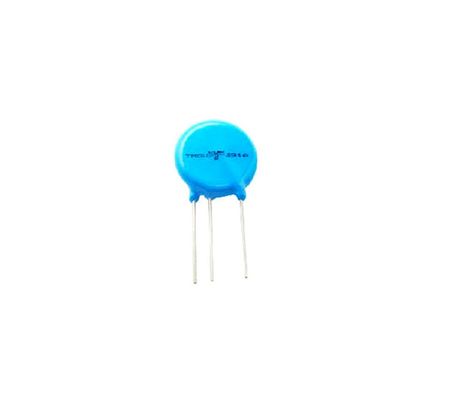

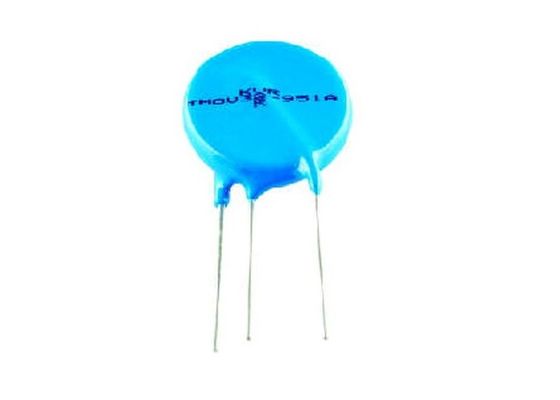

• Трехлинейная версия доступна для показаний
Выбор правильных варисторов для защиты от перенапряжения
Варисторы, также называемые варисторами оксида металла (MOV), используются для защиты чувствительных цепей от различных условий перенапряжения.Нелинейные устройства имеют электрические характеристики, аналогичные диодам Зенера, работающим друг с другом.
Шаг 1: Для определения номинального напряжения MOV, оставьте 20% свободного места для учета волны напряжения и допустимых допустимых толерантов питания: 24 V dc × 1,2 = 28,8 V dc.Учитывая, что ни один варистор не имеет номинального напряжения ровно 28.8 В, проверьте спецификации для 31-вольтных постоянных двигателей.
Шаг 2:Чтобы определить, какой размер диска MOV использовать, сначала определите серию MOV, которая как минимум отвечает требованиям 1000-A.Проверка таблицы выше предполагает 20-мм MOV с максимальным постоянным номинальным напряжением 31 В (частичный номер V20E25P) как возможное решение для удовлетворения требований.
Шаг третий:Используйте кривые пульса(рисунок 2)в том же листе данных для определения импульсных способностей относительно 40 импульсов при требовании 1000-A.
2. В листе данных MOV будет представлена кривая измерения пульса; этот пример для 20-мм MOV.
Шаг 4: Используйте кривую V-I (рис. 3) в листе данных MOV, чтобы убедиться, что напряжение утечки будет меньше 300 В.
3В листе данных MOV также будет указана кривая напряжения против тока, такая как эта кривая максимального напряжения зажима для 20-мм устройства на рис. 2.
Защита транспортных средств от теплового оттока
4Тепловое отключение может открыть цепь, предотвращая катастрофическую неисправность деградировавшего автомобиля.
