взрыватель 6.3Амп 250ВАК 125ВАК стеклянной лампы автомобиля быстрого дуновения 6.35кс30мм быстрый действующий для встроенного зажима патрона предохранителя держателя ПКБ

6,35x30 мм быстродействующий автомобильный предохранитель для стеклянной трубки 6,3 А 250 В переменного тока 125 В переменного тока для встроенного держателя предохранителя для крепления на печатной плате

Особенности продукта

_________________________________________________________ Скачать________

Сертификация

Спектакли

Измерение(мм)

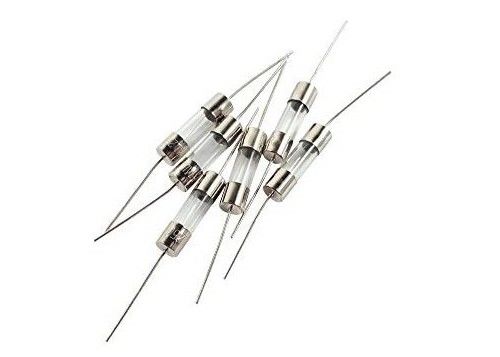

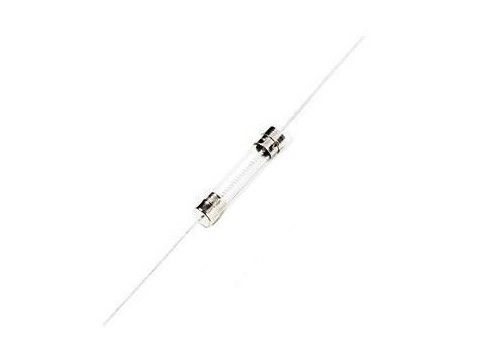

Осевой вывод

со свинцом

Рабочие характеристики

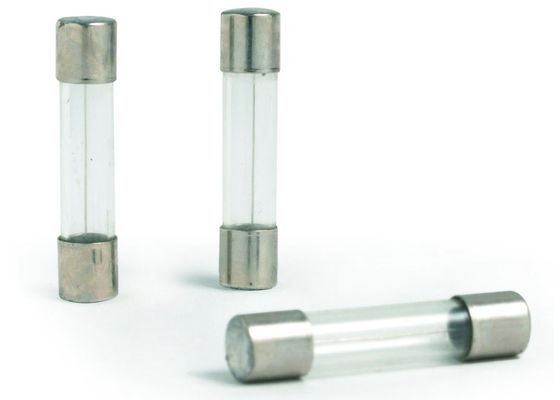

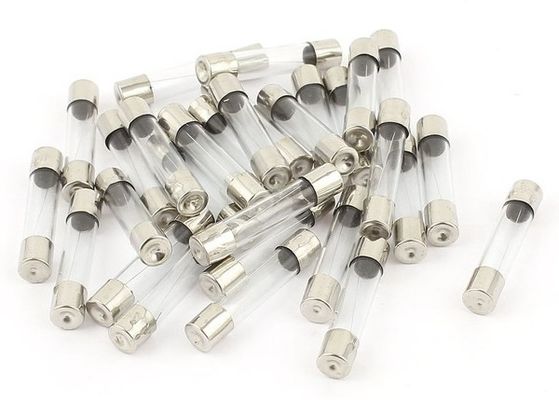

Реальные фотографии продукта

Как выбрать предохранитель?

Предохранители представляют собой устройства защиты от перегрузки по току, которые используются для трех основных целей: - Предотвратить повреждение электронного и электрического оборудования. - Обеспечить безопасность пользователей оборудования и персонала. - Для изоляции подсистем от основной системы после возникновения перегрузки по току. Предохранители предназначены для безопасного протекания электрического тока во время нормальной работы, но быстро размыкаются при возникновении ситуации перегрузки по току.

Сверхтоки

Обычно существует два типа сверхтоков; короткие замыкания и перегрузки. Сверхтоки возникают, когда превышается нормальная нагрузка для цепи.

Перегрузка — это любой ток, протекающий по нормальному пути цепи, который превышает нормальный ток полной нагрузки цепи.

Короткое замыкание — это сверхток, который значительно превышает нормальный ток полной нагрузки цепи. Кроме того, как следует из названия, короткое замыкание оставляет нормальный путь прохождения тока в цепи и обеспечивает «короткое замыкание» вокруг нагрузки и обратно к источнику питания.

Компоненты и оборудование могут быть серьезно повреждены обоими типами сверхтоков. Предохранители используются не для предотвращения сверхтоков, а для защиты компонентов, оборудования и людей в случае возникновения сверхтоков.

Характеристики предохранителя

Предохранители классифицируются по различным характеристикам предохранителей. К таким определяющим характеристикам относятся:

- Физический размер

- Прерывание рейтингов

- Строительство

- Скорость открытия

- Электрические параметры

- Одобрения Агентства безопасности

Физический размер

Электронные предохранители доступны в различных размерах и формах в зависимости от области применения пользователя. Наиболее популярные размеры предохранителей включают 1/4 x 1 1/4 дюйма (6,3 x 32,1 мм), 5 x 20 мм, 5 x 15 мм, 13/32 x 1 1/2 дюйма (10,3 x 38 мм). а также предохранители специального назначения, такие как предохранители для поверхностного монтажа, телекоммуникационные индикаторные и автомобильные предохранители.

Строительство

Электронные предохранители изготавливаются из различных типов материалов. Наиболее экономически эффективным из материалов является стеклянная трубка, однако, когда желательны более высокие напряжения или отключающая способность, необходимо использовать более прочные материалы, такие как керамические или стеклянно-меламиновые трубки. Пластиковые корпуса обычно используются в конструкциях автомобильных предохранителей низкого напряжения.

Электрические параметры

Обычно каждый предохранитель имеет два различных электрических номинала:

Напряжение и ток.

Номинальное напряжение

Номинальное напряжение предохранителя означает максимальное напряжение, которому может подвергаться предохранитель для безопасной эксплуатации. Предохранители обычно маркируются для напряжения переменного/переменного тока, но могут также иметь номинальное напряжение постоянного/постоянного тока.

Текущий рейтинг

Номинальный ток предохранителя должен быть выбран так, чтобы обеспечить адекватную защиту цепи, не вызывая «неприятных» размыканий. Как правило, предохранители следует выбирать на 125 % среднеквадратического значения установившегося состояния или постоянного тока цепи при температуре 25 °C. Более высокие температуры окружающей среды могут привести к преждевременному размыканию предохранителя; поэтому в таких случаях может потребоваться снижение номинала предохранителя. Пожалуйста, обратитесь на завод Optifuse для получения информации о снижении номинальных характеристик.

Дополнительное внимание следует уделить цепям с потенциальными «пусковыми токами». Пусковые токи создаются при коммутации, емкостных нагрузках или в двигателях или трансформаторах. Этот бросок может во много раз превышать нормальный ток полной нагрузки цепи. Для таких применений следует выбирать предохранители с задержкой срабатывания.

Прерывающие номиналы (ток отключения)

Номинальный ток предохранителя — это максимальный ток, при котором предохранитель может безопасно размыкаться при номинальном напряжении, не разрывая и не разрушая корпус предохранителя. Более прочные материалы, такие как керамика или стекломеламин, обладают наибольшими прерывающими возможностями.

Скорость открытия

При выборе предохранителей необходимо уделить особое внимание защите других элементов цепи. Как правило, чем чувствительнее схема, тем больше защиты потребуется для адекватной защиты компонентов. Быстродействующие предохранители обеспечивают более высокую защиту, но могут не подходить для цепей с пусковыми токами. Цепи с пусковыми токами должны быть защищены предохранителями с задержкой срабатывания во избежание нежелательных размыканий.

Одобрения агентства

Мировые агентства по безопасности, такие как Underwriter's Labs (UL), предоставляют спецификации испытаний, а также тестовые предохранители и аксессуары для предохранителей в соответствии с этими спецификациями. Каждое мировое агентство по безопасности будет иметь свои собственные спецификации (например, спецификации испытаний, используемые для испытаний предохранителей размером 5 x 20 мм).

Если в UL имеются спецификации испытаний и предохранитель проходит эти испытания, то предохранитель будет внесен в список согласно этому стандарту. Если спецификация испытаний недоступна, предохранитель все равно может быть проверен (с использованием спецификаций производителя) UL, но он получит признание UL, а не включение в список UL.

Международная электротехническая комиссия (МЭК) разрабатывает стандарты, которым следуют многие страны Европы и Азии. Поскольку электрические характеристики этих предохранителей сильно различаются, предохранители с номиналами UL/CSA и IEC не являются взаимозаменяемыми.

Монтаж предохранителя

Все предохранители должны быть установлены в цепь либо путем пайки их непосредственно на печатной плате (PCB), либо с помощью держателя предохранителя или зажимов предохранителя. Непосредственная пайка предохранителей на печатной плате позволяет немного снизить затраты, а использование держателей или зажимов позволяет осуществлять замену на месте. Пожалуйста, обратитесь на завод OptiFuse для получения информации о характеристиках прямой пайки.
