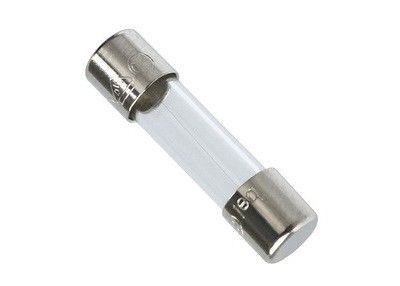

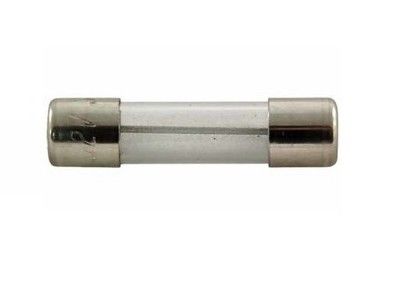

8АГ цилиндрический взрыватель стеклянной лампы плавких патронов АГС 250ВАК 500мА 6кс25мм быстро действуя с 6,25 мм скорости С 25 мм быстрой

8АГ цилиндрические фьюзели AGX 250VAC 500mA 6X25 мм быстродействующий стеклянный трубный фьюзель с высокой скоростью 6,25 мм х 25 мм

Особенности

Стеклянные трубчатые предохранители быстродействующие
Физический размер 1/4" x 1" (6,3 x 25,4 мм)
Стеклянная трубка, никелированная бронзовая конструкция
Для инструментов, электронных и небольших приборов
UL Указанный продукт соответствует стандарту 248-14

- Что это? Скачать________

Электрические характеристики

Спецификация

Размеры - мм

Временные кривые

Испытания на взрыв фитиля

Хотя легко визуально проверить элемент в стеклянном предохранителе, чтобы увидеть, не взорвался ли он, большинство предохранителей имеют твердые, непрозрачные тела, которые скрывают элемент от вида.Чтобы проверить, если предохранитель взорвался, нам нужен мультиметр. После настройки мультиметр может измерить сопротивление элемента предохранителя. Сопротивление измеряется в Омах 'Ω'.Однако те же принципы применяются при использовании аналогового мультиметра (т.е.Если вы используете аналоговый счетчик, сначала прочитайте инструкцию, а затем обратитесь к дополнительным примечаниям в конце.

1Соединяю испытательные провода.

Черный проводник должен быть подключен к общему розетке.
Красный проводник должен быть подключен к розетке Ω или Омм.

2. Выбор правильной настройки.

Если есть отдельный выключатель, то вы можете установить его на дисковом диапазоне.Пожалуйста, включите счетчик.На рисунке вы можете видеть, что диапазон Оммов иллюстрирован светло-зеленой полосой в левом нижнем углу.

Настройки диапазона 5 Ом на этом мультиметре:
2M = 2,000,000 Ом или 2 МегаОм (наибольшее сопротивление)
200k = 200 000 ом
20 к = 20 000 ом
2k = 2000 ом
200 = 200 Ом (наименьшее значение сопротивления)

3Проверьте, работает ли счетчик.

Прикоснувшись к металлическим концам двух испытательных проводов и, держа их вместе, дисплей счетчика должен меняться, чтобы показать, что сопротивление незначительное или отсутствует.Сила будет просто течь из одного провода обратно через другойКогда вы разделите два конца, дисплей счетчика вернется к состоянию 100% сопротивления.

4- Измерите зарядку.

Важно: поместите предохранитель на непроводимую поверхность, такую как дерево, ламинат или пластик.Нет полярности, так что вы можете использовать любой свинец для любой крышки предохранителяУбедитесь в хорошем контакте, прикоснувшись к чистой металлической поверхности на каждой крышке.

Примечание: если вы хотите протестировать предохранитель, все еще находящийся в цепи, убедитесь, что вы выключили питание и отключили источник питания, чтобы избежать возможности электрического удара.

5- Понимание чтения.

Зажигалка в порядке: если показание измерителя меняется до низкого значения сопротивления (аналогично результату соприкосновения 2 проводов вместе).

Защитник вздут: если показание измерителя не меняется, и дисплей все еще показывает исходное состояние 100% сопротивления.

Не забудьте выключить мультиметр, когда закончите тестирование.

Как использовать аналоговый мультиметр.

Аналоговые мультиметры дают показания, перемещая иглу по фиксированной шкале.
Выберите правильный диапазон Омм и дотронитесь до металлических концов проводов испытания вместе.
Когда кончики разделены, игла покажет 100% сопротивления.Убедитесь, что испытание свинцовые кончики сделать хорошее соединение с металлическими конечными крышками предохранителя и предохранитель испытывается на непроводящей поверхности.
