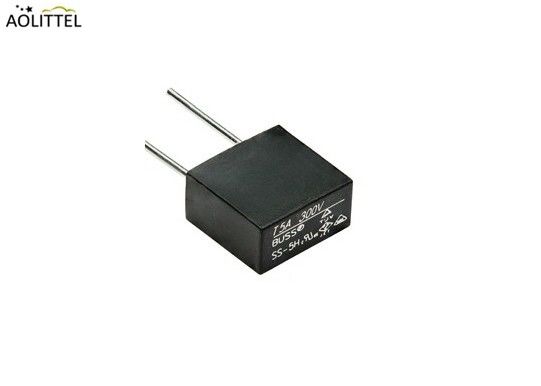

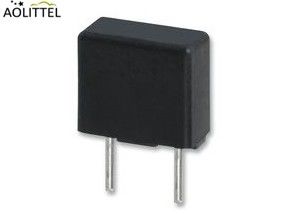

8.4x8.4x4мм Черный квадратный миниатюрный микроблок быстродействующий 50mA-10A с номиналом 300VAC
Характеристики продукта
Материал | Корпус:термопластичный UL94 V-0 свинцовый:консервированный медный провод |
Операционная температура. | -55°C до +125°C (рассмотреть снижение рейтинга) |
Сплавляемость | 260°C, ≤ 3 с. (волна) 350±10°C, ≤ 3 с. (поляренное железо) |
Устойчивость к нагреванию при сварке | 260°C, 10 с. (волна) |
Параметры сварки | Параметр волновой сварки |
Параметр ручной сварки | |
Условия хранения | Может храниться в течение 3 лет в условиях плотной герметичности при температуре +10°C ~ 60°C, относительная влажность ≤ 75%. |
(с) (с) (с) Скачать________
Время до аркирования / текущая характеристика (границы)
Рейтинг | Время вздутия |
210% | Максимально 30 минут |
275% | 10 мс~3 с |
1000% | Максимально 20 мс |
Описание
Micro Fuse - это радиально-свинцовый миниатюрный предохранитель, предлагаемый в цилиндрическом или прямоугольном формате.Микрозащитные устройства изготавливаются из любого стекла., пластиковые или металлические корпуса. Они спроектированы, чтобы быть электрически эквивалентными миниатюрным стеклянным картриджем, предохранители в меньшей упаковке с более высокой стойкостью к ударам и вибрациям.в держатель предохранителя, установленный на ПК-карте. напряжение, номиналы обычно варьируются от 65 вольт AC до 300 вольт AC. Микрозащитные устройства с номиналом напряжения до 450 вольт DC также доступны. Микрозащитные устройства предлагаются как в быстром действии, так и с задержкой времени,версииОни обычно изготавливаются в соответствии с UL 248-14 и CSA C22.2/No.248.14 или IEC 60127-3 стандартов. Некоторые серии также предлагаются в версиях MIL Spec.
Семейство микро-сплавов
Член семейства подминиатюрных зажигателей | ||||
Нет, нет, нет. | Напряжение | Удар. | Серия | Примечание |
1 | 250 В | Время задержки | МТС | |
2 | 250 В | Фактическое действие | МФС | |
3 | 300 В | Время задержки | НТС | |
4 | 300 В | Фактическое действие | НФС | |
5 | 350 В | Фактическое действие | ФМС | |
6 | 350 В | Время задержки | TMS | |
7 | 250V/300V | Время задержки | МТК | Мини размер |
Спецификация
Каталог | Ампер | Напряжение | Максимальное напряжение | Сплавление |
NFS0050A | 50 мА | 300 В | 555 | 0.02 |
NFS0100A | 100 мА | 300 В | 355 | 0.11 |
NFS0125A | 125 мА | 300 В | 323 | 0.12 |
NFS0160A | 160 мА | 300 В | 296 | 0.17 |
NFS0200A | 200 мА | 300 В | 272 | 0.21 |
NFS0250A | 250 мА | 300 В | 251 | 0.41 |
NFS0315A | 315 мА | 300 В | 237 | 0.63 |
NFS0400A | 400 мА | 300 В | 211 | 1.22 |
NFS0500A | 500 мА | 300 В | 202 | 2.34 |
NFS0630A | 630 мА | 300 В | 191 | 2.88 |
NFS0800A | 800 мА | 300 В | 172 | 3.92 |
NFS1100A | 1А | 300 В | 200 | 5.77 |
NFS1125A | 1.25А | 300 В | 200 | 8.34 |
NFS1160A | 1.6А | 300 В | 190 | 13.60 |
NFS1200A | 2А | 300 В | 170 | 25.90 |
NFS1250A | 2.5А | 300 В | 170 | 42 |
NFS1300A | 3А | 300 В | 165 | 45 |
NFS1315A | 3.15А | 300 В | 150 | 64 |
NFS1400A | 4А | 300 В | 130 | 92 |
NFS1500A | 5А | 300 В | 130 | 140 |
NFS1630A | 6.3А | 300 В | 130 | 208 |
NFS1800A | 8А | 300 В | 100 | 265 |
NFS2100A | 10А | 300 В | 100 | 295 |
Быстрые подробности
• Тип быстродействующего (F)
• Материал: * Корпус: Термопластик UL94V0
* Ключ: медный сплав, оцинкованный
По желанию: позолоченная или серебристая
• Элемент: серебряный сплав • Ампер: 50mA - 10A
• Нормальное напряжение: 250 В и ниже
• Стандарты: UL248-14
Низкое внутреннее сопротивление Сниженное пространство на ПКБ
Вибрационный защитный корпус
Применение: телевизор, видеорегистратор, монитор, адаптер, коммуникационное оборудование, защита и безопасность для всего другого малого оборудования
Заменить обычные микро- и картриджные предохранители
