Характеристики

Тип продукции: Взрыватель 8.4mm 250V отставания по времени Subminiature

Цвет: Черный (Браун может быть доступен если требуется)

Номинальное напряжение: 250ВАК

Номинальный ток: 50mA-10A

Пропускная способность: 100А

Характеристика: Отставание по времени t

Установка: PCB, THT

Допустимый Temp окружающего воздуха.: -55 °C к °C 125

Климатическая категория: 40/085/21 acc. к IEC 60068-1

Материал для жилья: Термопластиковый, UL 94V-0

Терминальный материал: Полуженная медь

Единичная масса: 0,78 грамма

Условия хранения: 0 °C к 40 °C, максимальное R.H. 70%.

Паяя методы: волна

Solderability: acc 235 °C/2 sec. к IEC 60068-2-20, животики теста

Сопротивление к паяя жаре: acc 260 °C/10 sec. к IEC 60068-2-20, Tb теста

Сопротивление вибрации: acc. к IEC 60068-2-6, тест Fc

Определение срока службы: 1000h @ 0,60 x в @ 70°C (acc. к EIA/IS-722, тесту 4.4.1)

Тест влажности нагрузки: MIL-STD-202, метод 103B 0,1 x в @ 0,85 R.H. @ 85°C

Тест сопротивления влаги: MIL-STD-202, метод 106E (50 циклов в камере temp. /mister)

Терминальная прочность: Нагрузка при испытании на разрыв MIN. 9 n (acc. к EIA/IS-722, тесту 4.5.5)

Сопротивление случая: acc. к EIA/IS-722, тест 4,7 >100 MΩ (между Лидсом и телом)

Механический удар: MIL-STD-202, метод 213B (удар 50g, половинная волна синуса, госпожа 11)

Сопротивление к растворителям: MIL-STD-202, метод 215A

Возгораемость: UL 94V-0 (acc. к EIA/IS-722, тесту 4,12)

Настоящая пропускная способность: acc. к EIA/IS-722, тест 4.3.3

Выделить:

мини плавкий патрон

Мини автоматический взрыватель

Основная информация

Место происхождения: ДУНГУАНЬ, КИТАЙ

Фирменное наименование: Aolittel

Сертификация: UL,CUL,VDE,CQC,PSE,KC,ROHS

Номер модели: MTS

Оплата и доставка Условия

Упаковывая детали: Большая часть; лента 16.5кг/Картон /Carton 40*26*25км коробки сумки 1000пкс/Баг 5/коробки 4: 1000пкс

Время доставки: 7 трудодней

Условия оплаты: T/T, западное соединение, Moneygram, Paypal

Поставка способности: 7 000 000 частей в неделю

Галерея

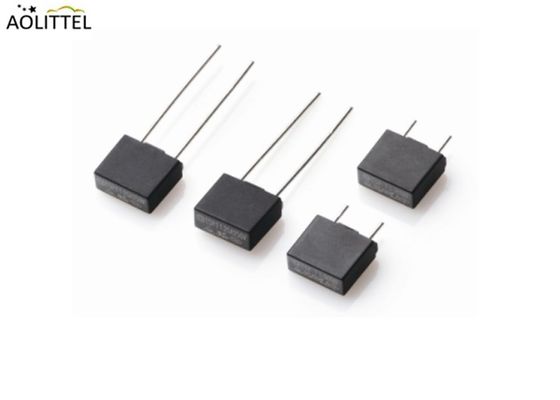

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами

Характер продукции

Eaton Cooper Bussmann SR-5 Заместитель временного задержки Субминиатюрный предохранитель 8,4 мм 250 В с глобальными сертификатами

Описание

MTS Subminiature Fuse имеют радиальное свинцовое и временное отставание через отверстие, это международно признанный для первичной и вторичной защиты от перенапряжения, так как разработан по IEC 60127-3,Лист 4 и может устанавливаться в ПКБ или подключаться непосредственно к держателю BK/PCSВ настоящее время технология SMT стала зрелой, и тенденция будет SMT производства и продукта будет все меньше и меньше,Ao littel MTS субминиатюрный предохранитель совместим с свинцовым и безсвинцовым обратным потоком и волновой сваркойНедавно мы также разработали новый продукт меньшего размера и высокого напряжения типа-300V/350V, свяжитесь с нами для получения дополнительной информации.

(См. также: Скачать________

Член семейства подминиатюрных зажигателей
Член семейства подминиатюрных зажигателей
Нет, нет, нет.	Напряжение	Удар.	Серия	Примечание
1	250 В	Время задержки	МТС
2	250 В	Фактическое действие	МФС
3	300 В	Время задержки	НТС
4	300 В	Фактическое действие	НФС
5	350 В	Фактическое действие	ФМС
6	350 В	Время задержки	TMS
7	250V/300V	Время задержки	МТК	Мини размер

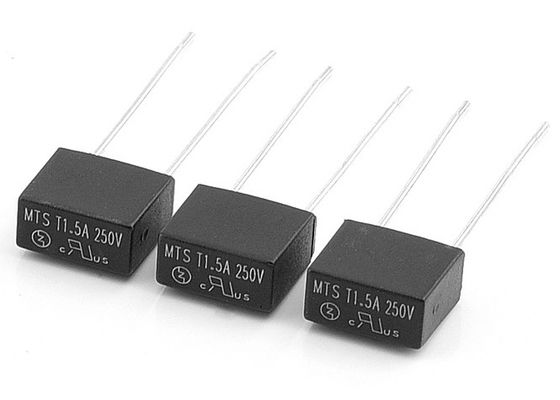

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 1

Обзор агентства

Агентство	Диапазон ампер	Номер файла агентства
UR	50mA ~ 6,3A	E340427 ((JDYX2)
C-UR	50mA ~ 6,3A	E340427 ((JDYX8)
VDE	50mA ~ 6,3A	40039420
CQC	50mA ~ 6,3A	CQC16012154495
PSE	50mA ~ 6,3A	PSE16021073
КК	50mA ~ 6,3A	СУ05052-16004/16005/16006

Преимущества

• Сплавляемость: EIA-186-9E метод 9
• Высокочастотные вибрации: MIL-STD-202F, Метод 201A
• Рабочая температура: от -55°C до +125°C
• Термостойкость при сварке: 260°C, 10 сек. максимум (IEC 60068-2-20)

• Уменьшение потребности в пространстве для ПКБ
• версии, продаваемые напрямую или подключаемые
• Международно признанный
• Низкое внутреннее сопротивление
• Упаковочный корпус
• Устойчивы к вибрациям
• Доступно от 0,050А до 10А

• Полностью автоматизированное производство с помощью машин может сохранить конкурентоспособность

Электрические характеристики

● Одобрение

○ Ожидание

Часть No.	Ампер Рейтинг	Напряжение Рейтинг	Максимальное напряжение Бросьте. (mv)	Я...²Сплавление Интегральный ((А².S)	Агентство Одобрения
Часть No.	Ампер Рейтинг	Напряжение Рейтинг	Максимальное напряжение Бросьте. (mv)	Я...²Сплавление Интегральный ((А².S)	UL	VDE	CQC	PSE	КК
MTS0050A	50 мА	250 В	555	0.02	●	○	○	○	○
MTS0100A	100 мА	250 В	355	0.11	●	○	○	○	○
MTS0125A	125 мА	250 В	323	0.12	●	○	○	○	○
MTS0160A	160 мА	250 В	296	0.17	●	○	○	○	○
MTS0200A	200 мА	250 В	272	0.21	●	○	○	○	○
MTS0250A	250 мА	250 В	251	0.41	●	○	○	○	○
MTS0315A	315 мА	250 В	237	0.63	●	○	○	○	○
MTS0400A	400 мА	250 В	211	1.22	●	○	○	○	○
MTS0500A	500 мА	250 В	202	2.34	●	●	●	●	●
MTS0630A	630 мА	250 В	191	2.88	●	○	○	○	○
MTS0800A	800 мА	250 В	172	3.92	●	○	○	○	○
MTS1100A	1А	250 В	200	5.77	●	●	●	●	●
MTS1125A	1.25А	250 В	200	8.34	●	○	○	○	○
MTS1160A	1.6А	250 В	190	13.60	●	●	●	●	●
MTS1200A	2А	250 В	170	25.90	●	●	●	●	●
MTS1250A	2.5А	250 В	170	42	●	●	●	●	●
MTS1300A	3А	250 В	165	45	●	○	○	○	○
MTS1315A	3.15А	250 В	150	64	●	●	●	●	●
MTS1400A	4А	250 В	130	92	●	○	○	○	○
MTS1500A	5А	250 В	130	140	●	●	●	●	●
MTS1630A	6.3А	250 В	130	208	●	●	●	●	●
MTS1800A	8А	250 В	100	265	○	○	○	○	○
MTS2100A	10А	250 В	100	295	○	○	○	○	○

Характеристики слияния

% номинального ампера(в)	Время вздутия
150%* В	60 минут минимум
210%* В	Максимально 2 минуты
275%* В	400 мс~10 с
400%* В	150 мс~3 с
1000%* В	20 мс ~ 150 мс

Размер в мм

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 2

Опаковка

a.Следующие элементы, указанные на этикетке:

Номер детали, номиналы (напряжение, ток), тип прерывания и маркировка безопасности.

b. Количество упаковки

А:

Упаковка на большие объемы:

1000 штук на полибаксы;

5 полибаков на внутреннюю коробку ((L240±2 * W170±2 * H110±2);

4 внутренних ящика в каждой наружной коробке ((L240±2 * W170±2 * H110±2)

Масса: 16,5 кг/картон

В:

Упаковка с лентой:

1000 штук на внутреннюю коробку ((L328±2 * W197±2 * H40±2)

10 внутренних коробок на внешнюю коробку ((L580±5 * W360±5 * H230±5)

Масса: 9,5 кг/картон

Надежное испытание

Материалы	Основа/крышка: коричневый термопластик Полиамид ПА 6.6, UL 94 V-0 Круглые булавки: медные, оцинкованные
Сила тяги свинца	10 N (IEC 60068-2-21)
Сплавляемость	260oC, ≤ 3 с. (Волна) 350oC, ≤ 1 с. (Железо для пайки)
Тепло для пайки Сопротивление	260oC, 10 с. (IEC 60068-2-20) 350 градусов, 3 секунды.
Операционная температура	-40°C до +85°C (подумайте о переоценке)
Климатическая категория	-40°С/+85°С/21 день IEC 60068-1,-2-1,-2-2,-2-78)
Состояние запасов	+10°C до +60°C RH ≤ 75% среднегодовой, без росы, максимальное значение за 30 дней - 95%
Вибрация Сопротивление	24 цикла по 15 минут каждый (IEC 60068-2-6) 10 - 60 Гц при амплитуде 0,75 мм 60 - 2000 Гц при ускорении 10 Г ̊

В маленький тур по фабрике фитилей.

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 3

Машины для производства элементов предохранителей

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 4

Машины для сборки предохранителей

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 5

СМД-машина с предохранителем

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 6

Машины с микроэлементом предохранителя

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 7

Машины для склеивания микрозащитных устройств

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 8

Инспекция IQC

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 9

Испытание перенапряжения

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 10

Семинар

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 11

Взрыватель 8.4мм 250В отставания по времени замены Буссманн СР-5 бондаря Эатон Субминятуре с глобальными сертификатами 12
