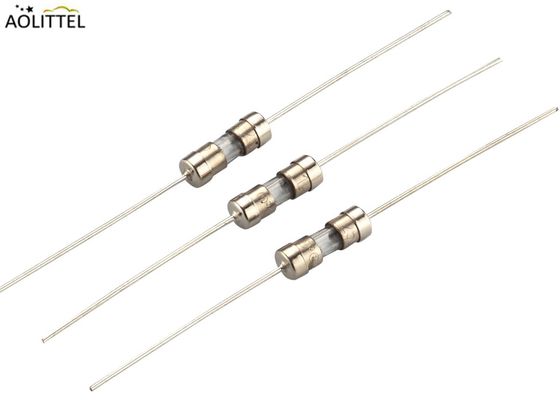

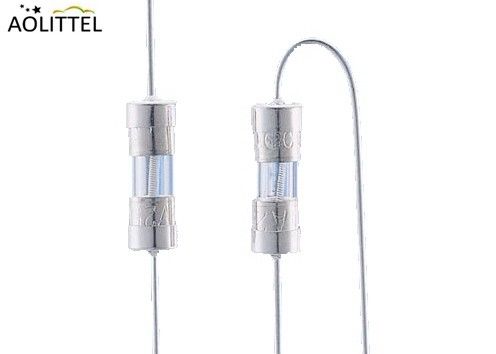

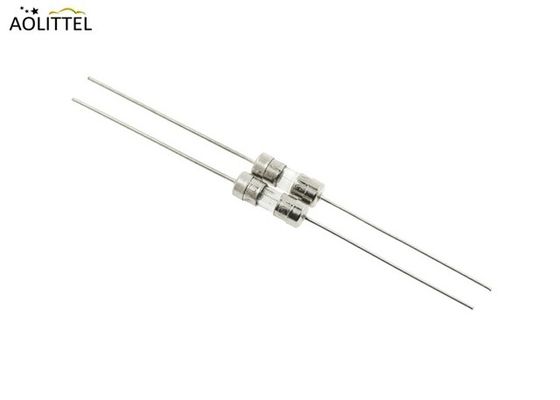

3.6x10мм Оксиальное свинцовое замедление времени Стеклянная трубка фитиль 100mA-24A 250V с UL CUL
Принцип работы
Стеклянный трубчатый предохранитель работает путем разрыва цепи, когда через него проходит номинальный ток.Тонкая проволока тает и разрывает цепь..
Стеклянные трубные предохранители, обычно изготавливаемые в различных типах:
Быстрый удар
Медленный удар.
Стеклянная трубка защищает окружающую среду, когда металл внутри тает, так как высокая температура может накапливаться.помогает визуально осмотреть предохранитель, чтобы убедиться, что он взорвалсяЗащита будет лучше, если сочетаться с держателем предохранителя, чтобы обеспечить вторую защиту между предохранителем и доской.
(с) (с) (с)
Скачать________

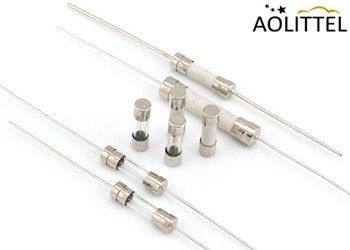

| О маленький стеклянный трубный фитиль член семьи |
| Нет, нет, нет. |
Размер |
Удар. |
Напряжение |
Серия |
| 1 |
3.6х10 мм |
Задержка времени |
125В/250В |
СТП |
| 2 |
3.6х10 мм |
Быстрый удар |
125В/250В |
СФП |
| 3 |
4х11 мм |
Задержка времени |
125В/250В |
ТБП |
| 4 |
4х11 мм |
Быстрый удар |
125В/250В |
ФБП |
| 5 |
5х20 мм |
Задержка времени |
125В/250В |
СТК |
| 6 |
5х20 мм |
Быстрый удар |
125В/250В |
SFC |
| 7 |
5х20 мм |
Задержка времени |
125В/250В |
Туберкулез |
| 8 |
5х20 мм |
Быстрый удар |
125В/250В |
ФБК |
| 9 |
6.32х32мм |
Задержка времени |
125В/250В |
МТК |
| 10 |
6.32х32мм |
Быстрый удар |
125В/250В |
МФК |
Характеристики производительности
1) Время задержки одноразовых стеклянных трубных предохранителей
2) физический размер 0,1' x 0,4' (3,6*10 мм)
3) Стеклянная трубка трубка, никелированная латунная концовка конструкция
4) Для инструментов, электронных и небольших приборов
5) UL Указанный продукт соответствует стандарту 248-1/14
Применение
Стеклянные трубчатые предохранители, широко используемые в области связи и телекоммуникаций, компьютерных периферийных устройств, потребительской электроники, энергетики и освещения, промышленности, безопасности, транспорта, автомобилестроения,Видеосъемка, беспроводные, космические, авиационные и оборонные. Этот экономичный предохранитель идеально подходит для освещения, питания и адаптеров
Спецификация (A = 250V/ B = 125V,● Утверждено / ○ В ожидании)
|
Часть No.
|
Ампер
Рейтинг
|
Напряжение
Рейтинг
|
Разрыв
Мощность
|
Я...2Сплавление
Интегральный ((А2.S)
|
Одобрения агентства
|
| UL |
CUL |
PSE
|
| STP0100A/B |
100 мА |
250 В / 125 В |
50A@125V/250VAC |
0.0042 |
○ |
○ |
○ |
| STP0125A/B |
125 мА |
250 В / 125 В |
50A@125V/250VAC |
0.010 |
○ |
○ |
○ |
| STP0160A/B |
160 мА |
250 В / 125 В |
50A@125V/250VAC |
0.025 |
○ |
○ |
○ |
| STP0200A/B |
200 мА |
250 В / 125 В |
50A@125V/250VAC |
0.035 |
○ |
○ |
○ |
| STP0250A/B |
250 мА |
250 В / 125 В |
50A@125V/250VAC |
0.056 |
● |
● |
○ |
| STP0300A/B |
300 мА |
250 В / 125 В |
50A@125V/250VAC |
0.10 |
● |
● |
○ |
| STP0315A/B |
315 мА |
250 В / 125 В |
50A@125V/250VAC |
0.12 |
● |
● |
○ |
| STP0350A/B |
350 мА |
250 В / 125 В |
50A@125V/250VAC |
0.15 |
● |
● |
○ |
| STP0400A/B |
400 мА |
250 В / 125 В |
50A@125V/250VAC |
0.25 |
● |
● |
○ |
| STP0500A/B |
500 мА |
250 В / 125 В |
50A@125V/250VAC |
0.35 |
● |
● |
○ |
| STP0630A/B |
630 мА |
250 В / 125 В |
50A@125V/250VAC |
0.55 |
● |
● |
○ |
| STP0750A/B |
750 мА |
250 В / 125 В |
50A@125V/250VAC |
0.70 |
● |
● |
○ |
| STP0800A/B |
800 мА |
250 В / 125 В |
50A@125V/250VAC |
1.1 |
● |
● |
○ |
| STP1100A/B |
1А |
250 В / 125 В |
50A@125V/250VAC |
2 |
● |
● |
○ |
| STP1125A/B |
1.25А |
250 В / 125 В |
50A@125V/250VAC |
3.8 |
● |
● |
○ |
| STP1150A/B |
1.5А |
250 В / 125 В |
50A@125V/250VAC |
4.2 |
● |
● |
○ |
| STP1160A/B |
1.6А |
250 В / 125 В |
50A@125V/250VAC |
6.2 |
● |
● |
○ |
| STP1200A/B |
2А |
250 В / 125 В |
50A@125V/250VAC |
13 |
● |
● |
○ |
| STP1250A/B |
2.5А |
250 В / 125 В |
50A@125V/250VAC |
18 |
● |
● |
○ |
| STP1300A/B |
3А |
250 В / 125 В |
50A@125V/250VAC |
28 |
● |
● |
○ |
| STP1315A/B |
3.15А |
250 В / 125 В |
50A@125V/250VAC |
32 |
● |
● |
○ |
| STP1350A/B |
3.5А |
250 В / 125 В |
50A@125V/250VAC |
39 |
● |
● |
○ |
| STP1400A/B |
4А |
250 В / 125 В |
50A@125V/250VAC |
43 |
● |
● |
○ |
| STP1500A/B |
5А |
250 В / 125 В |
50A@125V/250VAC |
58 |
● |
● |
○ |
| STP1600A/B |
6А |
250 В / 125 В |
50A@125V/250VAC |
75 |
○ |
○ |
○ |
| STP1630A/B |
6.3А |
250 В / 125 В |
50A@125V/250VAC |
81 |
○ |
○ |
○ |
| STP1700A/B |
7А |
250 В / 125 В |
50A@125V/250VAC |
92 |
○ |
○ |
○ |
| STP1800A/B |
8А |
250 В / 125 В |
50A@125V/250VAC |
100 |
○ |
○ |
○ |
| STP2100A/B |
10А |
250 В / 125 В |
50A@125V/250VAC |
115 |
○ |
○ |
○ |
| STP2120A/B |
12А |
250 В / 125 В |
50A@125V/250VAC |
122 |
○ |
○ |
○ |
| STP2150A/B |
15А |
250 В / 125 В |
50A@125V/250VAC |
128 |
○ |
○ |
○ |
Размер (единица: мм)
Информация о материале
|
Нет, нет, нет.
|
Наименование части
|
Материал
|
| 1 |
Кап.
|
Никельно покрытая латунь
|
| 2 |
Тело
|
Стеклянная трубка
|
| 3 |
Фюзель элемент
|
Сплав
|
| 4 |
Свинцовый провод
|
Медь, покрытая оловом
|
Электрические характеристики
|
% номинального ампера(в)
|
Время вздутия
|
| 100% * В |
4 часа минимум |
| 200% * В |
Максимально 60 секунд |
Средние временные кривые тока
Характеристики окружающей среды
a.Тепловая температура работы: -55°C+125°C.
b.Состояние запасов: влажность:относительная влажность ≤ 75% хранить в среднем 3 года.
c. При выборе спецификации предохранителя, если рабочая температура окружающей среды превышает пределы от 20 до 30 °C, инженер должен учитывать влияние температуры окружающей среды на предохранители.Пожалуйста, обратитесьТепловая кривая:
Данные о упаковке
| Насыщенные |
|
500 шт. на полиэтиленовый пакет
|
|
|
10 полибаков на внутреннюю коробку
|
|
L240±2 * W170±2 * H110±2
|
|
4 внутренних коробки на каждую коробку
|
|
L390±5 * W240±5 * H250±5
|
